建筑圖紙?jiān)O(shè)計工具是一款針對建筑行業推出的圖紙?jiān)O(shè)計軟件。建筑圖紙?jiān)O(shè)計工具功能強大，滿足相關專業設計人士的操作需求，各種建筑設計通過它都能得心應手，歡迎大家來jz5u使用！

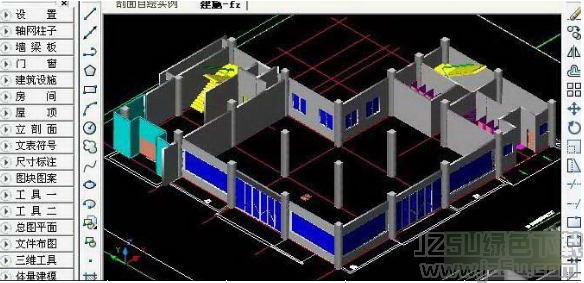

建筑圖紙?jiān)O(shè)計軟件介紹

支持框架、框剪、筒體、磚混、混合、底框磚混等結構形式，實現從結構建模、計算、結構施工圖自動生成和基礎設計等一體化過程。

教程說明

【增強】

1.過濾選擇：選取的對象高亮預覽

2.打開圖層、解凍圖層：提供選擇可部分打開（或解凍）已關閉（或凍結）圖層的交互

3.鎖定圖層：高版本CAD下增加退色效果

【軸柱】

1.繪制軸網：支持圖取尺寸

2.構 造 柱:支持墻端插柱方式，主要用于門窗邊的構造柱

【墻梁板】

1.創建墻梁：總寬、左寬、右寬支持圖取參數

2.墻齊軸線：的精度設置開放到分支命令

【門窗】

1.門 窗：插入時開啟方向提供翻轉固定

2.門 口 線：不隨門開啟方向變化而翻轉

3.門內外翻：僅有一側的門口線不翻轉

4.門窗調位：原軸線定距≈現基線定位，現軸線定距向門窗兩端找最近的軸線

5.門窗整理：支持參照內的門窗；選中編號行時增加不移屏的設置

【設施】

1.電梯：增按井道決定轎廂尺寸

2.雙跑樓梯：提供上下層不等跑解決方案，見對話框下部第3和4圖標，休息平臺OPM中可控制邊線是否顯示

3.自動扶梯：增強完善

4.散水：對象編輯支持改寬等
