鴻業污水處理軟件是一款由鴻業官方專門給排水所最新打造的設計處理工具。在使用它之前，你得確認您的電腦上已經安裝好了AutoCAD R2006～2009，這樣你才可以正常的使用這款軟件。在正常打開后你就可以體驗軟件提供的各種給排水計算設計服務了。歡迎前來JZ5U下載鴻業污水處理軟件使用！

軟件能夠適用于規劃院、工業院、市政院、環保公司等用戶。

軟件由給排水專業人員和計算機專業人員共同開發而成?？赏瓿晒に嚵鞒虉D、水處理構筑物的設計，材料自動匯總而且可實現圖面材料與材料表的自動對應標注。管道、管件、閥類、設備等真實表示，針對不同構筑物特點，采用參數化繪制和工具集式繪制，達到設計的快速性和靈活性相結合。適用于規劃院、工業院、市政院、環保公司等。

鴻業污水處理軟件主要特性

1、雙線管道表示，真實尺寸表示三通、彎頭、異徑管
2、豐富的流程圖建構筑物圖庫、設備庫、閥類庫
3、標準化的構筑物計算書
4、自動繪制材料表、設備表、圖例表，自動標注編號
5、真實表示設備，動態拖動設備尺寸
6、參數化構筑物繪制配水井、沉淀池、污泥濃縮池、氧化溝等平面、剖面、詳圖
7、參數化和工具集相結合繪制AAO/SBR池 、CASS池
8、豐富構筑物設計工具、水處理設備、標注工具繪制污水泵房、脫水機房等

鴻業污水處理軟件主要功能

剖面圖設計
1、 真實表示水泵、輸送機、砂水分離器、刮吸泥機等設備。
2、 快速繪制剖面相關的池體、樓梯、欄桿、地面、孔洞等。
3、 剖面標高、管徑、孔洞等標注。

雙線管道設計
1、 管道之間可以實現自由連接。
2、 閥門、管件真實長度表示，使設計圖紙看起來更真實。
3、 雙線管道繪制時，自動根據管道標高處理管道連接和管道遮擋關系。
4、 管道布置時，可根據流量、管徑等自動計算流速和水力坡降，為設計師更科學選擇管徑提供依據。

平面圖設計
1、 真實表示水泵、輸送機、砂水分離器、刮吸泥機等設備，可根據設計院的要求擴充設備庫。
2、 管道和設備連接時，自動根據設備庫數據，準確確定連接點的位置和管徑。
3、 可進行軸線設計、池（墻）設計、樓（爬）梯設計等等。
4、 自由進行標高、管徑和其它方面的標注。

構筑物工藝計算

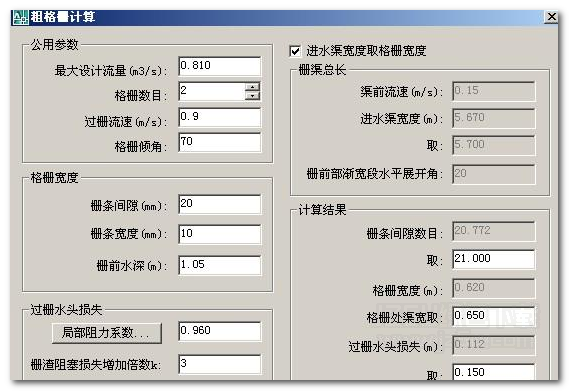

可進行格柵、水泵揚程、沉砂池、沉淀池等工藝尺寸計算，形成規范、完整的計算書。

流程圖設計
1、進行工藝流程圖和水力剖面圖的設計。采用動態圖塊表現水處理構筑物，可以根據池體水深、超高、池底標高自動調整圖塊形狀和位置。
2、流程圖管線種類齊全，而且可以根據自己的需要任意添加?？焖賹?shí)現管道遮擋斷線，管道位置調整時，與其相關的閥門、管徑標注等同步調整。
3、豐富的構筑物和設備圖塊，可以滿足設計人員快速完成圖形繪制。
4、 快速標注構筑物特征點標高、管道直徑、管道代號。
5、 自動繪制流程圖圖例表。

鴻業污水處理軟件操作流程說明

1、工藝流程圖的建構筑物圖塊高度是按照以毫米為單位的實際數值繪制的。

2、剖面圖標高標注前，需要先指定標高基準線。由于圖面上可以有不止一個剖面，因此圖面上可以有不止一條基準線，這時，在進行剖面標高標注時，需要首先選擇參照基準線。

3、軟件的很多功能可以通過菜單點取，也可以通過工具面板點取，剛進入軟件時工具面板為不顯示狀態。為了讓設計人員通過菜單能大致了解軟件的主要功能，兩個地方都放置了，熟練了以后，通過使用工具面板可能會更方便些。

4、如果在工藝流程圖中需要用程序定義或標注建構筑物特征點的標高，需要先繪制基準線。工藝流程圖常常很長，會轉著換行，因此圖面上可以有不止一條基準線，這時，在進行相應功能操作時，需要首先選擇參照基準線。

5、在軟件中，平面設備、剖面設備的布置有兩種方式：布置設備命令布置和工具面板或菜單上固定類型的設備圖形繪制。這兩種方式的差別在于，布置設備生成的圖形具有設備數據庫中的完整信息，平面圖可以自動與雙線管道連接，工具面板中只是布置簡單圖塊，不包含專業信息。
