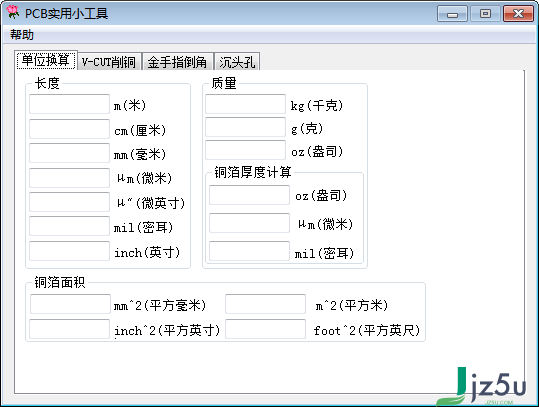

PCB好用小工具是一款功能齊全的測算印刷線路板的小工具，程序界面簡約，實際操作方便快捷，包含單位轉換、V-CUT削銅、火紅金手指倒圓角、沉頭孔等功能測算，可以幫助客戶迅速測算印刷線路板。

基礎介紹

PCB（ Printed Circuit Board），中文名字為pcb電路板，別稱印刷電路板，是關鍵的電子器件構件，是電子元件的支撐點體，是電子元件保護接地的質粒載體。因為它是選用電子器件造紙術制做的，故被稱作“包裝印刷”線路板。

特性詳細介紹

針對有阻抗操縱規定的板，現階段，PCB加工廠較為普遍的作法便是在PCB的生產制造拼板板材邊緣適度部位設計方案一些阻抗試樣，這種阻抗試樣具備與PCB同樣的層次和阻抗線結構。在設計方案阻抗試樣時會事先選用一些阻抗計算軟件對阻抗進行數值模擬，便于對阻抗進行預測分析。在其中美國POLAR企業開發設計的CITS檢測系統軟件及計算軟件自1992年起早已為很多PCB生產商所應用，并且實際操作簡易、具備強勁的功能數學計算。

功能說明

PCB好用小工具的靈敏度分析出示了阻抗變化范疇與物理學構造參變化中間的占比關聯對比并以圖形界面顯示信息出去，比如我們可以設置層疊高寬比H變化范疇，得到相匹配的特點阻抗值的變化危害，亦或是我們可以設定大家的總體目標阻抗不會改變，隨后看來下高H和圖形界限T1中間的變化關聯。過孔效用查驗Si9000e出示了有關電鍍工藝埋孔（PTH）針對阻抗和信號完整性危害的簡易模型，了解到當它在元器件中間散播時需要向數據信號展現穩定阻抗。能夠一此來分辨過孔stub對數據信號的危害及焊層Anti-Pad對阻抗的危害。
