Protel99se官方版是Altium公司在80年代末推出的EDA軟件，在電子行業的CAD軟件中，它當之無愧地排在眾多EDA軟件的前面，是電子設計者的首選軟件，Protel99se官方版較早就在國內開始使用，在國內的普及率也最高，有些高校的電子專業還專門開設了課程來學習它，幾乎所有的電子公司都要用到它，許多大公司在招聘電子設計人才時在其條件欄上常會寫著要求會使用PROTEL。

Protel99se官方版功能介紹

1.多圖紙?jiān)O(shè)計

一個原理圖設計有多種組織圖紙計劃的方法，可以由單一圖紙組成或由多張關聯的圖紙組成，不必考慮圖紙?zhí)枺琾rotel99se將每一個設計當作一個獨立的計劃，設計可以包括模塊化元件，這些模塊化元件可以建立在獨立的圖紙上，然后與主圖連接。作為獨立的維護模塊允許幾個工程師同時在同一計劃中工作，模塊也可被不同的計劃重復使用。

2.原理圖連線設計

確定起始點和終止點，Protel99se就會自動地在原理圖上連線，從菜單上選擇“Place/Wire”后，按空格鍵切換連線方式，自動連線.任意角度.45連線.90連線，使得設計者在設計時更加輕松自如。

3.檢查原理圖電性能可靠性

打開LCD Controller.ddb 設計數據庫，點取LCD Controller 文件夾下的LCDController.prj原理圖設計窗口，Protel99se可以幫助我們進行電氣規則檢查。

4.同步設計

在Protel99軟件中使得原理圖與PCB同步是容易的，Protel99se包含一個強大的設計同步工具，使得非常容易地在原理圖和PCB之間轉移設計信息。

5.建立材料清單

打開“4Port Serial Interface.ddb”設計數據庫，找到“4Port Serial Interface”文件夾下面的“4Port Serial Interface.prj”文件設計窗口，選擇“Reports”中的“Bill Of Material”菜單，按照導向器所給選項選擇，完成選擇，一個“Excel”風格的材料清單將被制成。

6.原理圖仿真

Protel99se軟件還提供了大量的仿真用元件，每個都鏈接到標準的SPICE模型。5800個仿真用元件分別在Sim.Ddb數據庫的28個庫中。

在Protel99se中執行仿真，只要簡單地從仿真用元件庫中放置所需的元件，連接好原理圖，加上激勵源，單擊仿真。

7.布線設計

Protel 99se有三中布線方式：忽略障礙布線(Ignore obstacle)，避免障礙布線(Avoid obstacle)，推擠布線(Push obstacle)。我們可以根據需要選用不同的布線方式，在“Tools”工具菜單下選擇“Preferences”優選項中選擇不同的布線方式。也可以使用“SHIFT+R”快捷鍵在三種方式之間切換。

8.信號完整性分析

Protel99se包含一個高級的信號完整性仿真器，它能分析PCB設計和檢查設計參數的功能，測試過沖.下沖.阻抗和信號斜率要求。如果PCB板任何一個設計要求(設計規則指定的)有問題，可以從PCB運行一個反射或串?dāng)_分析，以確切地查看其情況。

Protel99se官方版FAQ

一、Protel99se中常見的ERC錯誤

1、Multiple net names on net:檢測“同一網絡命名多個網絡名稱”的錯誤

2、Unconnected net labels:“未實際連接的網絡標號”的警告性檢查

3、Unconnected power objects:“未實際連接的電源圖件”的警告性檢查

4、Duplicate sheet mnmbets:檢測“電路圖編號重號”

解決方法是：在彈出的option對話框中，單擊organization標簽，在下面的sheet NO.里面填好標號，不要重復了。

5、Duplicate component designator:“元件編號重號”

6、bus label format errors:“總線標號格式錯誤”

7、Floating input pins:“輸入引腳浮接”

8、Suppress warnings:“檢測項將忽略所有的警告性檢測項,不會顯示具有警告性錯誤的測試報告”

9、Create report file:“執行完測試后程序是否自動將測試結果存在報告文件中”

10、Add error markers:是否會自動在錯誤位置放置錯誤符號

二、怎樣將原理圖中的所有元件編號重置

把有編號的元件重置為?

Tools——Annotate——Reset designators——OK

重新編號，先變?再編號!

Tools——Annotate——All parts——ok

若是層次原理圖

在母圖中點擊Tools——Annotate將Options標簽下的Current Sheet Only 項的小勾去掉。

然后再選擇Advanced Options標簽下需要編號的圖紙文件名前打上小勾，設置起始編號點擊OK

三、定義元件的默認屬性U?

在左手邊的頁面顯示頂部保存圖標下面選擇Browse SchLib

在中間的Group中點擊Description在彈出的Component Text Fields

的對話框中選擇Designator，在Default中填寫U?即可Footorint為封裝。

四、畫元件封裝時轉換mm與mil單位

按鍵盤按鍵q

五、常用直徑尺寸的密爾與毫米換算如下

1.0mil = 0.025mm===>1mm = 40mil

1.2mil = 0.030mm

1.25mil = 0.032mm

六、如何調整網格大小

畫PCB庫的時候，Tools / Library Options

畫PCB板的時候，Design / Options / Options

畫原理圖庫時：Options / Document Options。

畫原理圖時：Design / Options

七、畫封裝時如何給封裝設定參考坐標

點擊Edit->Set Reference,

Pin1->以第一管腳為參考點坐標

Center->以元件中心為參考點坐標

Location->由用戶選擇一個位置作為參考坐標

八、如何提取PCB中的元件封裝

打開要提取封裝的PCB文件然后在菜單欄上點擊Design(設計)，

下拉菜單中選Make Library(建庫)就會將PCB里所有元件建成一個庫

九、如何進行電氣規則測試

在原理圖上點擊Tools-->ERC-->在Setup Electrical Rule Cheak對話框中setup選項打鉤全選其他默認-->確認

Protel99se官方版安裝步驟

一、在本站下載最新版的Protel99se安裝包，雙擊打開。

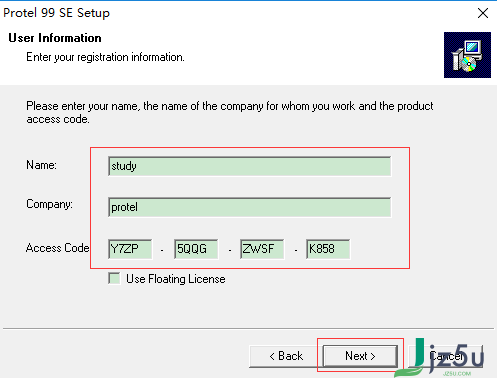

二、點擊下一步后，輸入名稱，公司及訪問碼，如圖所示即可。

三、點擊【瀏覽】，選擇軟件的安裝路徑;或者直接點擊【下一步】，軟件會安裝在默認的位置。

四、耐心等待完成過程，點擊【結束】就可以了。

Protel99se官方版使用技巧

漢化教程（親測可用）

1、雙擊“Servicepack6”文件夾，點擊“protel99seservicepack6.exe”進行sp6;

2、接下來漢化，先將C:WINDOWS中的client99se.rcs文件(事實上是英文菜單文件)保存起來，再將“Protel99漢化”文件夾中的CLIENT99SE.rcs復制到windows根目錄下替換。

3、然后安裝PCB漢字模塊：將“pcb-hz”目錄下所有的文件復制到Design Explorer 99 se根目錄中，注意檢查一下hanzi.lgs和Font.DDB文件的屬性，將其只讀選項去掉。

4、再安裝國標碼庫：將文件“gb4728.ddb(國標庫)”復制到Design Explorer 99 se/library/SCH目錄中，并將其屬性中的只讀去掉。

5、再將“Guobiao Template.ddb(國標模板)”文件復制到Design Explorer 99 se 根目錄中，并將其屬性中的只讀去掉。

6、漢化完成，打開桌面上的protel 99se圖標，即可正常使用。
