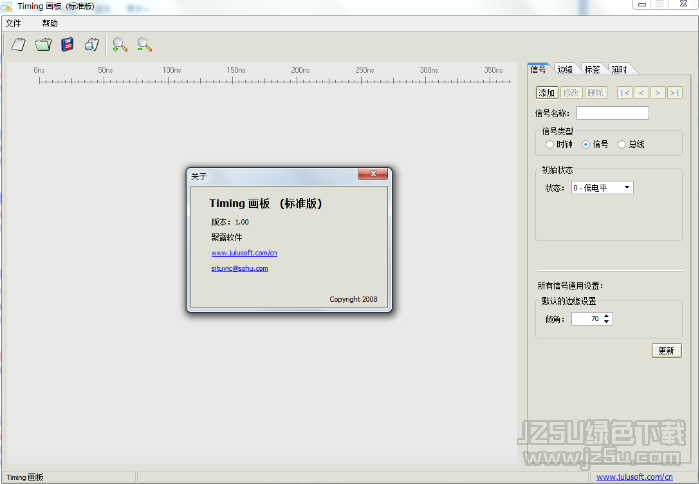

Timing畫板是一款非常實用的電路時序圖繪制軟件。這是一款專業的電路時序圖繪制軟件，可以幫你輕松繪制各種電路時序圖，支持信號、邊緣、標簽、延時等設置功能，還可以一鍵導出繪制完成的電路時序圖，是你繪制電路圖必備繪圖工具。軟件小巧便攜，綠色無需安裝，非常好用，能夠幫助電子設計者節省時間，提高工作效率。非常實用的一款軟件，如果您有需要可以在jz5u下載這款Timing畫板。

使用方法

1、新建工程
在程序開始后，或者您想開始一幅新的時序圖的繪制時，可以點擊菜單（文件/新建工程）或者工具欄上的新建工程按鈕（ ）來完成。該操作執行時，當前畫板中的內容將會被清除。所以建議先保存當前內容。
2、保存工程
當前工程可以被保存起來，以便以后再次打開查詢、修改。保存工程可以通過菜單（文件/保存）或者工具欄上的保存按鈕（ ）來完成。工程的保存類型是 *.jtp 。
3、打開工程
通過菜單（文件/打開）或者工具欄中的打開按鈕（ ）可以打開之前保存的工程。在執行此操作時，當前畫板中的內容將會被清除。所以建議先保存當前內容。
4、時序圖輸出
將當前繪制的內容以圖片的形式保存出來。可以通過菜單（文件/導出圖像）或者工具欄中的導出圖像按鈕（ ）保存的圖片為 *.bmp 格式。 該格式圖片可以被方便的插入到 word, excel, powerpoint 等文檔中。
5、信號繪制
Timing 畫板 可以繪制 時鐘，信號，總線 三種類型的波形。所有關于信號的操作在控制面板的信號選項卡內完成。
6、添加信號
通過控制面板信號選項卡內的添加按鈕（ ）來添加。在添加信號前可以對信號的類型和屬性進行初步的設定。首相選擇信號的類型：時鐘，信號，總線。 針對不同的類型信號，可以進行不同的初始狀態設定。 對于時鐘類型信號，可以設置時鐘的頻率/周期。也可以設置初始時的周期數。 對于一般的信號，可以設置信號的初始狀態。包括 低電平，高電平，高阻，不確定。 對于總線信號，可以設置信號的初始狀態。包括 不確定和高阻兩種狀態。 每一個信號的名稱必須是唯一的。如果出現了重名，系統會自動給新添加的信號命名。

注意事項

1 下載完成后不要在壓縮包內運行軟件直接使用，先解壓；
2 軟件同時支持32位64位運行環境；
3 如果軟件無法正常打開，請右鍵使用管理員模式運行。

軟件介紹

Timing畫板是一款專業的電路時序圖繪制軟件，可以幫你輕松繪制各種電路時序圖，支持信號、邊緣、標簽、延時等設置功能，還可以一鍵導出繪制完成的電路時序圖，是你繪制電路圖必備繪圖工具。

軟件功能

通過標簽可以在繪圖區域添加文字注釋。
選擇標簽
可以通過兩種方式來選擇標簽。
（一）直接在繪圖區內鼠標左鍵點擊標簽所在區域來實現標簽的選擇。
（二）通過控制面板內的標簽選擇按鈕來信號選擇。
修改邊緣
普通信號和總線信號的邊緣是可以修改的。在修改邊緣前首先保證有一個邊緣處于選中狀態。
時序圖輸出
將當前繪制的內容以圖片的形式保存出來。可以通過菜單（文件/導出圖像）或者工具欄中的導
出圖像按鈕保存的圖片為 *.bmp 格式。
修改延時
選定一個延時，在控制面板內重新設置它的屬性，然后點擊修改按鈕及完成延時屬性的修改。
由于延時是和邊緣相關聯的，所以當移動延時的起始，結束邊緣時，延時也會自動的相應變化。

軟件特色

修改信號
修改當前選中的信號的類型以及屬性。點擊控制面板內的信號編輯按鈕來實現。進行該操作時，原有的與該信號相關的一些設置將會被刪除，比如該信號上的邊緣，與該信號上相關的延時等。
通過工具欄內的放大，縮小按鈕可以實現信號的放大與縮小
對于時鐘類型信號，新增邊緣是在信號末端按照信號頻率添加邊緣。
對于一般的信號，在添加邊緣的時候邊緣的屬性可以設定。如果設定的邊緣時間位置小于最后一個邊緣的時間，則設定的時間無效，新加的邊緣將會自動的加到信號的末端。對于總線信號，同一般的信號一樣。
