StepperAccelerationGenerat是一款功能強大的步進電機曲線S曲線計算工具。如果你從事電子機械工作的話，小編就來為您推薦StepperAccelerationGenerat。該款軟件通過曲線的方式展示數據變化，讓您可以在繪圖的時候輕松得到曲線，非常的方便實用，有需要的歡迎！

軟件介紹

1.步距角：步距角是步進電機參數，一般是1.8°

2.驅動細分：步進電機驅動器的細分參數

3.計數頻率：定時器的計數頻率

4.啟動頻率：一般以步進電機最低啟動頻率為準

5.最大轉速：設置電機需要加速到的最大轉速

6.轉速頻率：根據最大速度得到的脈沖頻率，用以判斷單片機頻率是否能達到這個速度

7.加速步數：電機需要多少步才能達到設定速度?，并且決定了生成數組的大小

8.加速區間：值越大，曲線越窄，表示加速度越大，一般4-6是正常范圍

9.對稱系數：值為2時，曲線完全對稱，其余將會發生一定的偏移

10.生成：設定所有參數后，點擊該按鈕，即可生成曲線數組，數組值可以直接查詢賦值給定時器比較匹配值，并且查看曲線形態,生成時，數組文本將會被覆蓋，而曲線不會被清除

11.導出：將數組直接導出為 .txt 文件，以方便使用

12.提示：提示就是這個了

13.清除：清除曲線顯示以及數組文本顯示

軟件特色

1、步進電機S曲線生成工具提供九個輸出參數

2、您可以根據需要測試的項目輸入對應的數據

3、通過曲線的方式展示數據變化

4、讓您可以在繪圖的時候輕松得到曲線

5、轉速頻率默認是:8333Hz，不能修改

6、驅動細分可以選擇1，也可以選擇最高的128

7、加速區間可以設置一到十，在下拉列表選擇

8、對稱系數最高可以設置10，也可以默認中間5

9、計算的結果自動在右邊顯示數據

10、可以將數據導出TXT保存，方便以后繼續使用

使用方法

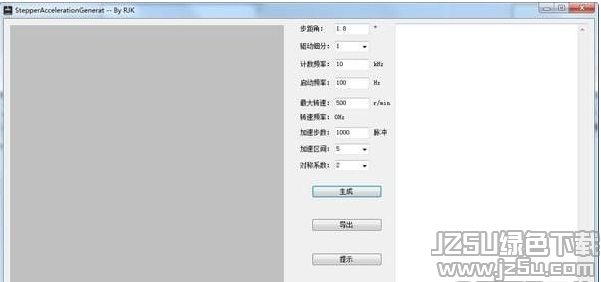

1、StepperAccelerationGenerat.exe程序，打開步進電機S曲線生成工具

2、中間是輸入?yún)?shù)的界面，這里可以輸入步距角:1.8、驅動細分:1、計數頻率:10、啟動頻率:100

3、點擊生成，可以顯示生成的曲線，如下圖

4、右邊就是步進電機的曲線參數，可以在這里查看所有的數據

5、也可以修改中間的參數：驅動細分:8、計數頻率:50、啟動頻率:80、最大轉速:300

6、可以將計算的結果導出，點擊以后進入輸入數據文件名字的區域

7、例如另外保存為sfuhus文件

8、保存成功。
