獵人電子圖紙是恒熙科技聯合深圳訊捷手機維修學校共同推出的一款面向廣大學子的手機專業維修圖紙。獵人電子圖紙是高手必備的維修利具，獵人圖紙有zxw圖的一點通功能，(獵人的一點通圖不單只能測出相通的線路，還能測輸出電壓，各個電阻的阻值，維修思路等實用功能)是維修硬件必備的維修電子圖紙。歡迎大家來jz5u下載體驗！

使用說明

　　1、安裝 PADS 9.5以上版本

　　2、運行鼠標增強插件

　　3、運行一點通文件，第一次右鍵以管理員身份運行，只需要第一次。以后正常運行就行，

　　下面的鼠標操作方法只有在運行鼠標增強插件后才能使用：

　　1、滾動鼠標滾輪可以以鼠標為中心放大縮小

　　2、按住鼠標滾輪向上拖動局部放大、向下拖動局部縮小

　　3、按住鼠標右鍵拖動畫面

操作技巧

　　1.打開圖紙后搜索：

　　在圖紙界面輸入SS+元件名稱（需要全稱，如 在鍵盤上輸入：SS+元件位置號可以定位位置，如SSC90，可以查找C90這個電容的實際位置。請注意一定要輸入完整的位置號，比如射頻部份的R17_RF，必須輸入全名SSR17_RF

　　2.查看元件詳細信息，阻值封裝等

　　在空白位置點擊右鍵，彈出的菜單中選擇：選擇元器件，左鍵點擊任意元器件，在左下角會顯示出：元件的型號、位置號、封裝大小、參數。

　　在空白處點擊右鍵，左鍵點擊選擇元器件

　　點擊想要看參數的元器件

　　3 查通路

　　在空白位置點擊右鍵，彈出的菜單中選擇：選擇網絡，然后左鍵單擊任意一個信號或供電，相連的線路都會顯示黃色，方便斷線查找飛線位置。

　　點位需要查看的信號或供電，如點擊電池供電，所有黃色的點都是相連的。

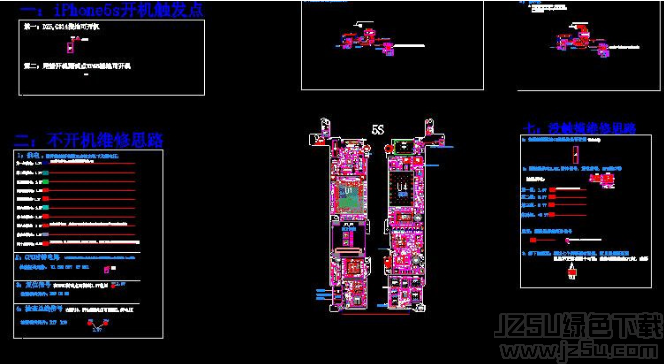

　　4.維修思路的使用

　　在各個常見故障維修思路里，按照步驟1、2、3，一步步檢測，上面標有正常電壓，點擊維修步驟后面的測量點，主板點位圖上也會顯示相應的黃色點。這些點都可以作為測量點。
