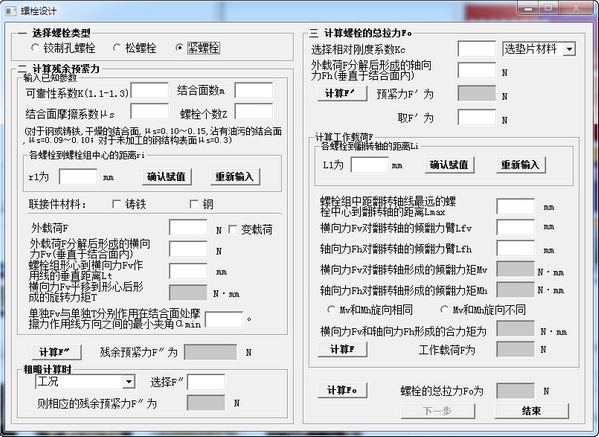

螺栓設計計算工具是一款功能強大的螺栓連接計算軟件。軟件用于螺栓設計，能計算鉸制孔螺栓，松螺栓，緊螺栓三種類型，為大家省去麻煩的計算過程。今后不用在用計算器去進行繁瑣的計算了。

軟件說明

　　工作拉力為3N

　　螺栓個數為6

　　螺栓類型為松螺栓

　　螺栓型號為M3.5

　　產品等級為A

　　螺栓性能等級為1

　　螺栓小徑d1為2mm

使用方法

　　地腳螺栓計算方法

　　地腳螺栓通常用于鐵路、公路、電力企業、橋梁、鍋爐鋼結構、塔吊、大型建筑等。地腳螺栓擁有較強的穩固性。地腳螺栓分為固定地腳螺栓和活動地腳螺栓兩種。固定地腳螺栓與基礎澆灌在一起的話，主要是用來固定沒有振動沖擊的設備?；顒?dòng)地腳螺栓呢與固定地腳螺栓不同的是，它主要是用于固定有強烈振動沖擊的機械設備，可以進行拆卸。

　　地腳螺栓有國標GB799、直鉤、彎鉤、單錨板等地腳螺栓形式。

　　地腳螺栓重量如何計算?通常來講地腳螺栓重量就是指圓鋼的重量計算。

　　圓鋼的重量計算等于(圓鋼的直徑)的平方乘以0.00617乘以用料的長度。舉例說明：圓鋼的直徑25，用料長度為1米時，則地腳螺栓重量就等于25的平方*0.00617*1=3.856kg/件。

　　以GB799地腳螺栓為例，計算一下這的長度。

　　其實整個螺栓的實際用料總長，應該是螺栓全部展開后的長度。

　　如上圖所示，GB799地腳螺栓就是L+X

　　直鉤式地腳螺栓

　　外包用料長度即h+b，中線用料長度即h+b，內包用料長度h+b+0.5d這里需要注意的是d為螺栓直徑。了解了地腳螺栓的長度，直徑，地腳螺栓的重要就可以進行計算了。

　　彎鉤式地腳螺栓

　　彎鉤式地腳螺栓的用料長度等于h+3.1416r

　　在計算地腳螺栓分為粗桿、細桿，不同的標會直接影響也會影響地腳螺栓的重要，在計算地腳螺栓重量時要注意桿徑的選擇哦。

　　地腳螺栓的抗拉強度計算

　　地腳螺栓的抗拉能力就是圓鋼本身的抗拉能力呢，大小等于截面面積乘以抗拉強度設計值為140MPa，所得的值就是設計時的地腳螺栓所能允許抗拉的承載力哦。

　　上面小編為大家介紹了地腳螺栓的長度、重量、抗拉強度的計算，是不是你看了之后已經對地腳螺栓的計算有了很好的掌握呢?
