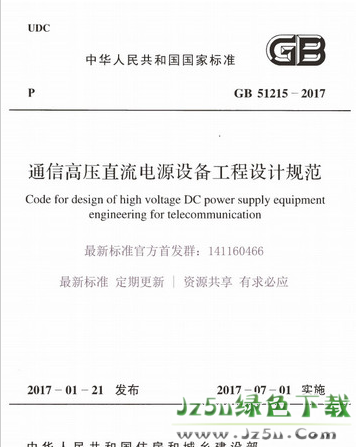

通信高壓直流電源設備工程設計規范是一款包含了基本規定、整流設備配置、配電設備配置等等的文檔。需要的朋友來jz5u下載吧！

功能特點：

2.1 交流配電單元

交流配電單元是將兩路市電，經自動或手動切換分配到各個整流模塊；并配有C、D兩極防雷保護系統。

2.2 整流模塊

整流模塊是系統的核心部分，它將交流變換成直流（AC/DC），給負載供電，同時對電池充電。

2.3 蓄電池

蓄電池是保證不間斷供電的關鍵，在交流停電時，由蓄電池給負載供電。

2.4 直流配電單元

直流配電單元是通過直流空開或熔斷器輸出到列頭柜，再由列頭柜輸出到各服務器，給服務器提供直流電源。

2.5 監控模塊

監控模塊是整個系統的大腦和眼睛，擔負著各單元實時運行情況的監測和處理的重任。

2.6 電池管理單元

電池管理單元可實時檢測每節電池的端電壓、電池組內阻、電池組端電壓、充放電電流和溫度等參數，并上送給監控模塊，保證電池組隨時處在正常工作狀態。

2.7 絕緣監測單元

絕緣監測單元可對直流母線、輸出分路對大地的絕緣狀況經行實時監測，保證操作人員的人身安全。

工作原理：

HVDC系統主要由交流配電單元、整流模塊、蓄電池、直流配電單元、電池管理單元、絕緣監測單元及監控模塊組成。正常工作情況下，整流模塊將交流配電源輸出的380V交流轉換成240V高壓直流，高壓直流經直流配電單元給通訊設備供電，同時也給蓄電池充電。當交流輸入發生故障時，直流由蓄電池給通訊設備供電。
