Pipe Flow Expert是一款設計與分析復雜管路網絡的管道流量軟件?？梢院芎玫倪€原管路中的水流，特別是對于管流和壓力需要平衡的情形。Pipe Flow Expert下載簡便，還能夠保存您的設計并記錄您的設計決策，用流量和壓力結果打印出管道原理圖，并且導出一個詳細的結果表，以便表格閱讀。感興趣的用戶可以到j(luò)z5u來下載Pipe Flow Expert。

功能特點

管道流量專家軟件管道設計

一個直觀的用戶界面，是最好的類易于使用

具有自動符號旋轉的等距三維繪圖能力

一種解決復雜管網問題的魯棒計算引擎

壓力損失的計算采用達西阻力公式

摩擦系數的計算采用Colebrook White方程

具有普通液體和氣體數據的流體數據庫

具有共用管道材料和尺寸的管道數據庫

軟件特色

強大的計算引擎

Pipe Flow Expert官方版有一個非常強大和可靠的計算引擎，提供準確的流量和壓力損失計算，這就是它能被全球各地75多個國家的用戶信任的原因。

幾乎不可能用手或用電子表格完成的管流計算現在可以被Pipe Flow Expert迎刃而解，給你即時的答案，提高結果的準確性，避免代價高昂的錯誤傾向的電子表格模型，令你在在管道設計和設計文檔記錄時游刃有余。

無與倫比的的價值

它提供了無與倫比的金錢價值，可以快速地將購買成本多次歸還，節省了無數的工程時間和精力。

使用Pipe Flow Expert記錄你的設計，為你的工程師提供一個標準的管道系統分析方法，為你的銷售工程師提供一個強大的視覺幫助，讓你的客戶對你的解決方案有信心。

專為管道設計師和管道系統工程師設計

沒有其他管道設計軟件可以像Pipe Flow Expert那樣快速地啟動和運行，有超過30個示例管道系統，一個快速啟動用戶指南，一個完整的參考用戶指南，以及一個令人驚訝的直觀和易用的接口，你將從一開始就節省時間和精力。

設計高效的管道系統，幫助您的客戶贏得更多的訂單。

記錄管道設計并提供專業管道圖紙和結果。

繪制管道設計，確定管道材料和尺寸，選擇流體數據，然后要求管道流量專家分析和計算系統中每一點的壓力和流量。

使用說明

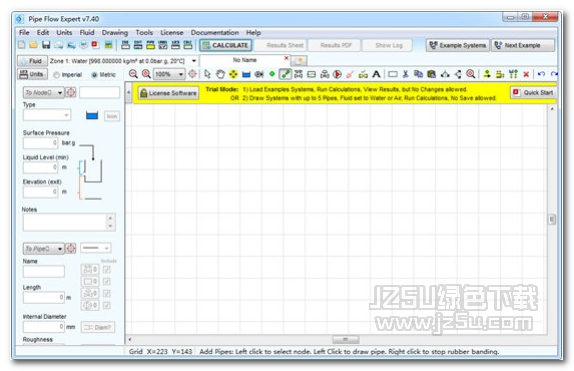

1、選擇新建網格–單擊新建網格工具按鈕。

2、在提示下單擊“是”以創建新網格。-單擊“否”以拒絕等軸測網格選項

3、單擊“英制”單選按鈕將單位更改為英制默認值。

4、單擊“是”接受英制默認單位添加水箱：

5、單擊工具欄上的“坦克按鈕”，繪圖光標將變?yōu)橹羔樅吞箍朔?hào)。

6、點擊網格，在網格的左邊四分之一處，大約在屏幕的一半處。

7、將在網格上繪制一個水箱，節點窗格將顯示水箱的詳細信息。

8、保持罐表面壓力為0.000磅/平方英寸(罐向大氣開放)。管道流量專家示例系統3

9、編輯液位值，輸入2.000(儲罐中的液位設置為2.000 ft)。

10、編輯底部高程值，輸入1.000(水箱位于基準)。

11、將光標移到右側約12個網格間隔和上方2個網格間隔的位置。原始油箱位置并單擊網格。

12、第二個水箱將繪制在網格上，節點窗格將顯示水箱的詳細信息。

13、保持罐表面壓力為0.000磅/平方英寸(罐向大氣開放)。

14、編輯液位值，輸入2.000(儲罐中的液位設置為2.000 ft)。

15、編輯底部高程值，輸入10.000(水箱位于基準)。

16、將光標移動到左側約4個網格間隔和上方2個網格間隔的位置。第二個水箱位置，點擊網格。

17、第三個水箱將繪制在網格上，節點窗格將顯示水箱的詳細信息。

18、保持罐表面壓力為0.000磅/平方英寸(罐向大氣開放)。

19、編輯液位值，輸入2.000(儲罐中的液位設置為2.000 ft)。

20、編輯底部高程值，輸入10.000(水箱位于基準)。
