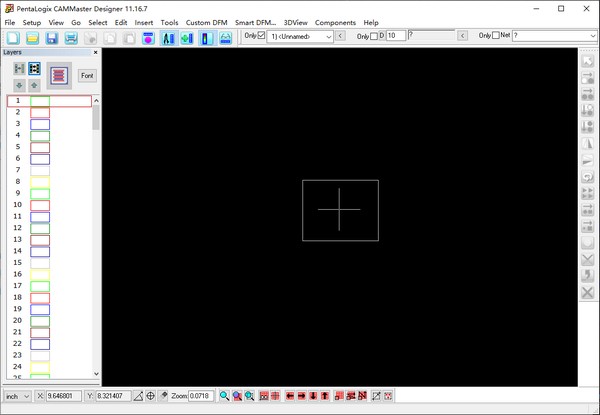

PentaLogix CAMMaster Designer(CAM設計工具)是一款功能強大且出色的CAM軟件，可為用戶提供最先進的設計功能。 PentaLogix CAMMaster Designer是一款用于印刷電路板數據的精確，高速CAM軟件，提供腳本自動化CAMMaster功能。

基本介紹:

PentaLogix CAMMaster Designer是一款功能強大且出色的CAM軟件，可為用戶提供最先進的設計功能。 CAMMaster是一款用于印刷電路板數據的精確，高速CAM軟件，提供腳本式自動化CAMMaster功能。 CAMMaster有一個全面的加速鍵列表，可以提高Power Users的效率。即使是復雜的工作也可輕松完成。它是業內最好的CAD工具。它易于實現Panelization，網表提取和DRC設置行業標準。軟件包括高級DFM檢查，網表提?。ㄝ喞蜄鸥瘢?，網表比較，多邊形合并，自動繪制到Flash，選擇交叉點，SolderMask生成以及從Pad Master自動創建鉆取文件。該版本不僅改進了現有功能，還增加并增強了許多功能操作。

軟件功能:

1.光柵和矢量DRC技術

柵格DRC將Gerber圖像轉換為柵格位圖，并使用位圖創建圖像的多邊形輪廓。然后光柵DRC檢查多邊形之間的間隙和接觸。 VectorDRC使用Gerber對元素的位置，大小和形狀的描述來確定元素之間的間隙和接觸。

2.網格和向量DRC錯誤檢查方法

RasterDRC例程使用用戶可定義的顏色編碼圖形標記DRC錯誤。您可以使用專用的DRC錯誤檢查工具轉到每種錯誤類型的第一個，下一個，最后一個或最后一個錯誤。 VectorDRC通過將特殊錯誤標志D代碼的選定元素插入錯誤位置的文件來標記錯誤。您可以使用程序的選擇和檢查工具來檢查VectorDRC錯誤，以找到帶有錯誤標志DCode的每個元素。

3.光柵DRC的優點

RasterDRC技術可以處理繪畫和刮擦圖像，而VectorDRC技術則不然。由許多元素（例如用軌跡繪制的平面）組成的圖像不一定減慢光柵DRC，并且這些類型的圖像確實降低了矢量DRC的速度。因此，對于包含許多元素的文件，RasterDRC可以比VectorDRC快得多。 RasterDRC錯誤檢查工具比VectorDRC方法更容易使用，它不涉及以VectorDRC的形式將數據插入文件。光柵DRC可以執行絲網印刷檢查，而VectorDRC則不能。

4.矢量DRC優勢

執行矢量DRC所需的時間與元素的數量相關，而不是與圖像或元素的物理尺寸相關。因此，只要它們都具有相同數量的元件，大板不一定比小板長。執行光柵DRC所需的時間與必須檢查的像素數量相關，而不是與元素數量相關。因此，無論所涉及的元件的數量如何，必須以高分辨率檢查的大圖像或具有非常小的分量的圖像可能花費更長的時間來獲得更小或更低分辨率的圖像。這意味著VectorDRC在物理上更小的板上比RasterDRC更快。

軟件特征:

1.基于檔案的網表提取;

2.先進的DFM檢測;

3.自動光圈轉換;

4.層比較;

5.NetConvert;

6.自動繪制到閃光轉換;

7.焊料掩模生成;

8.銅鑄件;

9.屏幕切割;

10.通貨緊縮和盜竊;

11.網表比較;
