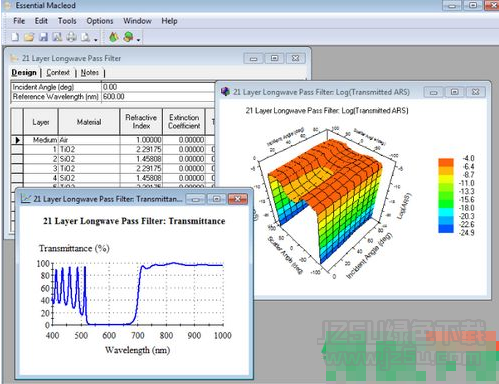

Essential Macleod 10是一款專門用來進行薄膜光學涂層設計和分析的軟件。該軟件具有內置的性能參數，可以從頭開始設計以改進現有設計。 還可以提取用于設計的膜材料的光學常數。

軟件介紹：

Essential Macleod是一個全面的軟件包，可以執行嚴肅的電影從業者所需的全部功能，從初始設計到制造產品的逆向工程。 它包含各種不同但重要的工具，這些工具經過精心設計，具有一致的直觀風格，使用起來非常直觀。 緊湊型Macleod是Essential Macleod的兼容伴侶，適合偶爾使用者。

軟件功能：

1，運行表增強功能

Runsheet是一種用于規劃涂層生產的工具，包括機器配置編輯器和運行時表生成器。機器配置存儲涂布機的詳細信息，其來源和工具因素以及其監控系統。使用Run Table Builder，用戶可以計劃針對給定機器配置的涂層設計的監控。包括光學和晶體監測以及動態工具因子，系統帶寬，寬帶監測，增益和偏移等高級功能。

2，Monitorlink

Monitorlink提供了用于配置運行表的附加軟件，以便其導出的輸出與沉積控制器匹配

3，模擬器增強

模擬器提供沉積過程的蒙特卡羅模型。使用運行表創建的控制計劃，模擬器引入隨機和系統效應，如信號噪聲，處理因子變化，填充密度誤差，溫度效應等，并顯示這些參數對最終模擬生產涂層的影響。這不僅驗證了控制計劃，而且還可以將與涂層系統相關的各種其他參數轉換為模型參數及其效果。

4，vStack增強功能

vStack是一種優化非平行涂層系統的工具，可滿足一系列通用要求，這些要求可能涉及通過系統的替代路線。涉及兩個分束器和三個通道的分色系統是典型的候選系統。唯一的要求是表面法線應該是共面的。諸如極化泄漏，群延遲色散和橢圓參數的累積色散效應都是可計算的參數。

5，DWDM助手增強功能

DWDM Assistant自動設計一組多腔濾波器，以滿足典型的電信規范?？筛鶕?jù)諸如總厚度和估計的沉積時間的標準對過濾器設計進行分類。

軟件特征：

1，使用方便：通用用戶界面;廣泛使用剪貼板;高品質曲線;真正的多文檔界面;

2.用戶定義單位：定義波長，頻率，厚度和時間的任何單位;

3，逆向工程：n，k值導出;不均勻性和吸收，堆積密度變化;固定比例;靈活的限制性優化;

4.優化和合成：Optima沖壓方法;單純形法;模擬退火方法;

5.目的：確定包括顏色在內的所有參數的目標列表;從外部源輸入目標數據;鏈接;

6.分析和設計工具：準入圖;反射系數圖;絕對電場幅度圖;非極化邊緣濾波器設計工具;對稱平衡層（Herpin）計算。

7，性能計算：反射系數;傳輸系數;反射階段;傳輸階段;密度;極化角，極化相;群體延遲;群延遲色散;三價離散;單價，二價，三價衍生物。波長，頻率和入射膜厚度的容差函數

8.顏色：在Tristimulus，Chromaticity，CEL * a * b *，CIEL * u * y *，Hunter Lab系統下計算。用戶可定義的光源;用戶可定義的觀察;

9，材料：提供標準材料數據庫;多個數據庫，如：不同溫度，涂布機，不同項目，不同客戶，不同系統;材料數據易于輸入;數據圖標顯示;強大的編輯。
