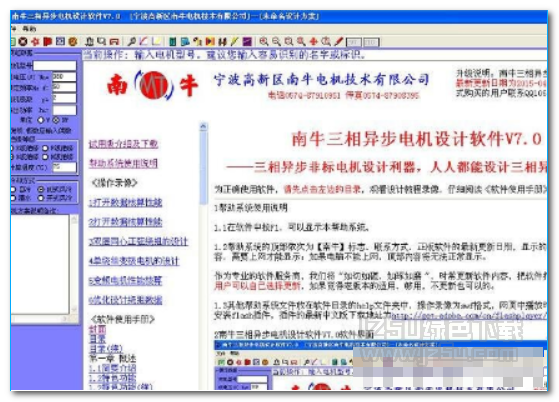

南牛三相異步電機設計軟件是一款非常實用的電機設計工具。它擁有優良的界面設計，而且還提供多種高效的磁化曲線擬合手段。功能非常的強大。感興趣的用戶可以到j(luò)z5u來下載南牛三相異步電機設計軟件。

軟件特色

1、根據輸入?yún)?shù)計算電機性能，輸出電磁計算單和性能曲線;

2、根 據電機性能指標要求，優化電機方案。優化設計與電磁性能相關的各個零部件，包括定子沖片、轉子沖片、端環厚度、鐵芯高度、繞組數據;

3、其他輔助設計功能，包括線模設計、線徑換算、電阻溫升計算、動平衡量計算、試驗數據分析、輸出機械 CAD 圖紙文件等等。

4、軟件自帶 Ao 系列、Y 系列、Y2 系列、Y3 系列、YX3 系列全套參考數據。

5、快速優化設計普通電機和高效電機、充水式潛水電機;

6、快速設計單繞組雙速變極電機;

7、準確核算 1000Hz 以內變頻性能，系數自動修正，精確匹配多種變頻負載特性。

軟件功能

1、設計向?qū)?/p>

用戶可以在設計向?qū)У奶崾鞠?，快速熟悉本軟件的操作，以極少的勞動量圓滿完成電機設計任務。

2、基于π型精確等效電路的性能計算

可以輸入任意指標的任意數值進行計算，而不是像普通軟件那樣，只能以輸出功率或者轉速來計算性能。每次計算所打出的文本自動添加到電磁設計計算單的末尾。

3、特定工作點

可以設置額定參數和工作點為不同狀態進行性能計算，變壓、變頻、變極、改變接法等等特殊狀態的電機性能計算極為方便。

4、三相電機數據管理

可以管理當今比較流行的三相電機軟件的數據文件，包括：上科所三相電機軟件、Ansoft Rmxprt 電機軟件、MAGSOFT Motor-CAD、三相電機軟件 TPCAD 等，原來使用其他軟件的用戶無需重新輸入數據，可以用本軟件直接打開這些文件或數據庫的數據進行設計計算。

5、性能曲線計算和負載特性曲線圖

點擊[性能曲線]按鈕即可自動繪制電機負載特性曲線圖，軟件自動在圖中標出各指標的最大點，額定點位置可以在計算過程中任意設置。負載特性曲線圖的橫坐標可以選擇任意指標，可以為每條曲線設置顏色。曲線數據點可以保存為專有格式的文件，負載特性曲線圖可以保存為圖片文件。

6、詳細的電磁設計計算單

計算過程中的數據均打出到電磁設計計算單，方便用戶積累專業經驗、進行深入分析。電磁設計計算單可以保存為通用文本格式或 EXCEL 格式，交流方便，有利于企業無紙化作業減低成本。

7、專有文件格式，數據可以加密保存，調用已有數據更方便

本軟件對三相電機方案數據，通用定子沖片數據，轉子沖片數據，轉子端環數據，空載 測試曲線數據，負載特性曲線數據等，采用專有文件格式，象操作 Word，SolidWorks 等軟件一樣，可以對文件直接保存、打開，派生設計新電機時打開原有部件(如定子沖 片、轉子沖片、轉子端環)數據即可，操作十分方便。同時，可以給所保存的電機方案 和部件數據進行高強度的加密，密碼無法輕易;打開文件時，如果沒有密碼則直接 打開，否則將要求輸入密碼，只有輸入正確的密碼才能打開。

8、不同部件自由組合

沖片端環等部件可以單獨保存、單獨打開，調用到新的電機方案中。

9、不同部件，可自由選擇不同單位輸入

如定子沖片數據單位可以選擇"毫米"，而轉子沖片數據單位可以選擇"厘米"，轉子端環數據單位可以選擇"英寸"，彼此之間不會相互影響。轉子斜槽的單位可以選擇"毫米"、"厘米"、"英寸"、"一個轉子齒距"、"一個定子齒距"。改變單位后，軟件對相關數值自動換算。

10、機械圖紙直接輸出

和電磁設計相關的機械圖紙，軟件可以直接創建輸出 DXF 文件，如定子沖片、轉子沖片、轉子端環等，不需要依賴別的機械設計 CAD 平臺。輸出的圖紙可以為任何二維、三 維 CAD軟件所打開、導入、調用。

11、根據測試數據求取等值電路參數

輸入測試數據，即可求取等值電路參數。

12、全程可視化電機設計，自動繪制電機結構圖，繞組端部連接圖，可以自定義顯示區大小，繪圖顏色

電機設計全過程都在參數驅動圖形的可視化環境下進行，徹底改變了過去設計人員直接面向數字的設計方式，有效地避免了由于疏忽導致的數據錯誤。參數與圖形同步變化使設計人員能更合理調整電機結構，大大提高設計效率。

13、優良的界面設計，豐富的資料提示，高效即時不斷更新的幫助系統

鼠標移動到輸入窗口時，自動在顯示區出現相應參考資料和操作說明，設計人員不必再查手冊，大大提高設計效率。

14、增強軟件容錯能力，智能處理輸入數據正確性的檢查

軟件對用戶輸入數據的處理十分完善，只允許輸入整數的地方，無法鍵入小數;只允許輸入數字的地方，無法鍵入字母和其他符號;小數框只能鍵入一個小數點;輸完上一格按回車自動跳到下一格，如果還未輸入數據按回車則仍然不動;大大提高設計效率。同時，用戶即使輸入錯誤，也不會出現如某些軟件的永無休止的對話框，無法關閉軟件、只好強制結束進程甚至重新啟動電腦的問題，對于用戶的輸入錯誤，本軟件只彈出一次提示信息。

15、功能強大、使用方便的曲線擬合器

磁性材料品種多，磁性能受各企業生產工藝影響。

本軟件不僅提供用戶方便的庫存磁性材料修改方法，而且提供多種高效的磁化曲線擬合手段：

A、可以通過分段成二次公式進行擬合(推薦采用);

B、可以通過"Froelich 法+一次插值"用規定的 4 點進行擬合;

C、可 以通過輸入數據點生成曲線;

D、可以通過導入文本文件生成曲線;

同時，也可以用兩個 曲線文件進行疊加對比。

16、磁化曲線自動修正，變頻電機設計更輕松

本軟件輸入 50Hz 下磁化曲線數據，電機工作頻率為 5-1000Hz 時，軟件可以自動對磁化曲線進行較為精確的修正，從而提高變頻電機的計算精度。

17、冷扎片沖裁自動修正計算

由于沖裁工藝對冷扎片沖片磁性能有一定程度的破壞，本軟件可以對冷扎片沖裁進行修正計算。此項功能對小功率電機設計十分有用。

18、槽滿率計算與線模參考設計工具

輸入定子沖片數據，即可進行槽滿率計算與線模設計。槽滿率計算工具可以對線徑、槽內導線數、槽滿率中的任意一項留空計算。空殼重繞修理計算的用戶，可以用[繞組初步設計]工具求匝數，用控制槽滿率的辦法求線徑，操作十分簡單。

19、線徑換算工具

保持截面積一致，對不同線徑和并繞根數進行換算。

20、許用不平衡量計算工具

計算轉子的許用不平衡量。

21、電阻溫升換算工具

可以進行不同溫度下電阻的換算，用電阻法算溫升，反求材料系數等;可以將溫升值折算至額定電流下;可以對電機內部已經連接的繞組，計算每相電阻。

22、空載特性分析工具

輸入若干點不同電壓下的空載數據、額定電壓、電阻，軟件即可繪制空載特性曲線圖，求出額定電壓時的輸入功率、電流、銅耗、鐵耗、機械耗?？蛰d特性曲線數據可以保存為專有格式，以后可以直接打開;空載特性曲線圖可以保存為圖片。

23、定子沖片輔助設計工具

可以用輔助線控制設計沖片;可以給定槽面積和齒軛磁密比優化設計定子沖片;可以根據配套轉子片設計定子沖片。設計過程中可以用不同比例顯示圖形以查看細節，可以用[設計信息]查看計算結果，包括：計算齒長、計算齒寬、計算軛高、軛部直徑、槽口面積、槽肩面積、槽形面積、沖片面積、外徑 x 外徑+1mm 搭邊的消耗、沖片總成本初步估算等。設計結果可以直接輸出 CAD 圖紙。

24、轉子沖片輔助設計工具

可以用輔助線控制設計沖片;可以給定齒寬和導條(槽)面積設計沖片，而轉子片的合理齒寬可以輸入定子齒寬求得。設計過程中可以用不同比例顯示圖形以查看細節，可以用[設計信息]查看計算結果，包括：計算齒長、計算齒寬、計算軛高、軛部直徑、槽口面 積、槽肩面積、槽形面積、沖片面積、外徑 x 外徑+1mm 搭邊的消耗、沖片總成本初步估 算等。設計結果可以直接輸出 CAD 圖紙。

25、轉子端環輔助設計工具

只要用鼠標控制[運行性能優化度]的數值，即可自動設計轉子端環。[運行性能優化度]為 6 時，端環電流密度是轉子導條的電流密度二分之一，推薦采用。

26、繞組輔助設計工具

輸入電機額定參數和定子沖片，軟件可以根據設置參數初步求取繞組的匝數和線徑。空殼重繞修理計算的用戶更方便。如果用戶有設計經驗,此功能可達到相當理想的效果。

27、鋁線電機設計功能 在繞組材料中選擇[鋁]，即可自動設置鋁線電機的所有相關數值，鋁線電機設計更方便。

適用范圍

適用于電機制造廠用于設計分相式三相電機，包括：YY 式電容運轉電機(包括各種連線和抽頭調速)，YC 式電容起動電機，YU 式電阻起動電機，YL 式雙值電容電機的設計、維護、修理，具體：

1、定子：圓底槽、平底槽、平口槽、斜口槽。

2、轉子：圓底槽、梨形槽、平底槽、凸形槽、半凸形槽、刀形槽、雙籠梨形、雙籠圓形、雙籠平底、雙籠方形。

3、定子線圈可以采用多并聯支路多根并繞。

4、可計算不同電壓、頻率下電機性能。

5、可計算 60 度相帶、120 度相帶繞組，以及其他各種自定義繞組。

6、定子繞組：單層交叉式、單層同心式、單層鏈?zhǔn)?、雙層繞組，銅電磁線、耐水線、鋁電磁線。

7、鑄鋁轉子或銅條轉子。

本軟件適用于電機工程師設計電機產品，同時,由于本軟件具有較高的自動化程度和豐富的即時幫助信息,同時也非常適合于對電機結構有感性認識，能夠準確測量電機各部件尺寸的人員

更新日志

1、更好地適應win8.1系統

2、計算結果導出支持各種EXCEL和WSP版本

3、增加了自己定義漆包線漆皮厚度的功能

4、增加了雙層繞組匝數為奇數時的自動排列功能

5、增加了通過測試數據求等值電路參數的功能

6、軟件自帶Ao系列、Y系列、Y2系列、Y3系列、YX3系列全套參考數據

7、改進了設計向?qū)?，實現一鍵設計新電機，原來需要6步的現在只要1步了

8、改進了單繞組雙速電機設計功能

9、改進了變頻電機性能計算，準確核算1000Hz以內變頻性能，系數自動修正，精確匹配多種變頻負載特性

10、改進了沖片優化設計的功能
