通用線材下料優化器是一款小巧實用功能強大的專業化鋼結構型鋼、網架桿件、鋼筋材料下料優化工具。通用線材下料優化系統官方版功能強勁，采用了先進的智能算法，速度快，并能對多種原料長度進行組合優化，極大地提高了原料的利用率。感興趣的用戶可以到Jz5u來下載通用線材下料優化器。

功能特點

 1、采用了先進的智能算法，速度快，并能對多種原料長度進行組合優化，極大地提高了原料的利用率

  2、充分考慮生產實際情況，可以限定原料的切割種數和單元的組合次數

  3、通用線材下料優化系統官方版可直接優化Excel中的材料表，借助強大的Excel平臺，方便材料表的編輯、打印、管理

  4、針對網架特別設計，支持目前主流網架軟件格式:MSTCAD，SFCAD，TWCAD，3D3S

  5、可以直接打開MSTCAD,SFCAD,TWCAD的材料表數據

  6、通過贈送的TrueTable(真實表格)軟件，可以很方便地將CAD中的材料表導到Excel

  7、自動判斷材料表格式，也可以直接從Excel中獲取材料表格式

  8、自動補全材料表(如SFCAD,TWCAD)，有些材料表信息不全，如有的單元沒有注明規格，優化時軟件會自動補齊這些信息

  9、自動生成原材料統計表，便于采購和生產安排

使用說明

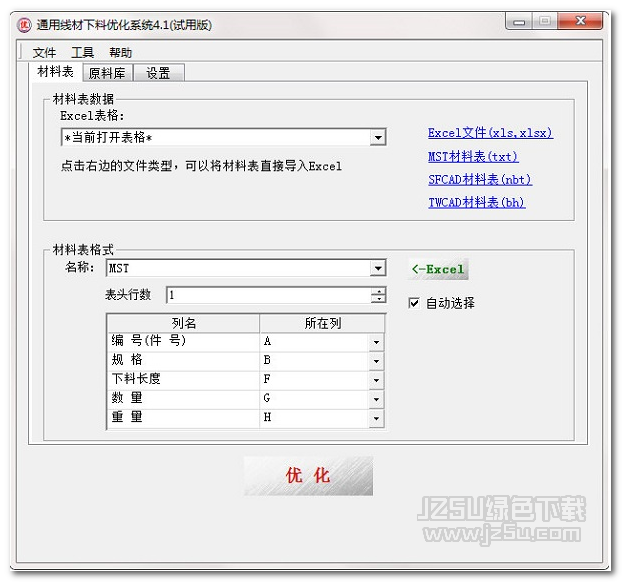

  使用說明 打開材料表

  選擇"材料表"頁面

  用Excel打開材料表文件,并激活包含材料表的sheet,

  也可以用如下方式將材料表導入Excel:

  <1>. 直接打開材料表數據

  優化軟件可以直接打開網架軟件生成的材料表數據,支持的軟件有:

  MST: *.txt-生成方法: 在MST中選擇"文件"菜單 -> 輸出接口文件 -> 材料表文檔

  SFCAD: *.nbt

  TWCAD: *.bh

  <2>. dwg格式的材料表

  使用AutoCAD打開dwg文件,再用TrueTable將其中的材料表導到Excel

  注: 材料表第1行必須是表頭行,包括"編號","規格","下料長度","數量"等列;表頭只允許有1行

  指定材料表格式

  選擇"材料表"頁面

  有2種方法:

  <1>. 自動選擇

  勾選"自動選擇",軟件會自動判斷材料表格的格式,即使未知格式也可以

  <2>. 手動選擇

  用戶可以自己選擇料表格式，也可以點擊按鈕"<-Excel"自動從Excel中獲取

  已定義的格式有: MST,SFCAD,TWCAD,3D3S,STCAD網架,STCAD桁架

  有些材料表信息不全,如有的單元沒有注明規格,優化時軟件會自動補齊這些信息

  指定原料表

  選擇"原料表"頁面

  有3種指定方式:

  <1>. 快速指定原料長度

  所有原料的長度均相同,支持多個長度,中間以分號";"隔開,如"6000;8000;10000";

  原料的割縫寬度也使用相同的值

  <2>. 使用Excel中的原料庫

  原料表保存在Excel中,使用時先要打開,并指定sheet名稱;

  格式: 規格 長度 數量 材質 割縫 單重

  <3>. 使用自定義原料表

  用戶可以新建原料表,也可以從Excel中導入原料表

  參數設置

  選擇"設置"頁面

  <1>. 原料最大切割種數: 設置單根原料的切割桿件種類數,這樣既考慮利用率，又考慮了實際下料的方便性

  比如設為"2"，則每根原料只切割2種單元

  <2>. 單元最大組合次數: 比如設為2，則該單元只會組合2次，并且出現在2個連續的組中

  <3>. 切割縫寬度: 刀口寬度

  <4>. 料頭長度: 原料每端料頭長度,即不可用部分,去掉兩端料頭長就是實際可用的原料長

  <5>. 最小余料長度: 小于此長度的余料不進行統計

  <6>. 優化下料表輸出方式: 有橫向,豎向2種,橫向比較直觀

  進行優化

  點擊按鈕"優 化"，進行下料優化，最后將生成3個表格:優化下料表，原料統計表 ，余料統計表

常見問題

  通用線材下料優化系統正式版和試用版的區別是什么?

  通用線材下料優化系統可以下載試用，但是試用版有使用次數、時間和功能上的限制。注冊購買以后試用限制會被解除，您將成為正式版用戶，并獲得技術支持與服務。

  如何注冊購買通用線材下料優化系統?

  點擊本頁面的“立即購買”按鈕，選擇您方便的付款方式，只需簡單的三步操作就能安全、方便、快捷的注冊購買通用線材下料優化系統。

更新日志

 1、優化核心算法，效率更高

  2、可以指定單元的組合次數

  3、判斷材料表格式更加智能，支持材料表有多行表頭

  4、提高了有多根原料情況的利用率

  5、原料切割種類數可設置為1，即按單元順序下料，基本沒有優化

  6、可以通過列表選擇Excel表格

  7、增加優化深度的設置

  8、完善割縫處理,不同的原料可以有不同的割縫

  9、增加了重量、材質信息，自動統計原料的重量

  10、修改了利用率計算方法，是凈利用率，不包括割縫和料頭

  11、修復了優化結果輸出的bug

  12、優化了軟件界面
