Ucannest是一款簡單好用的切割套料工具。缺少切割的套料嗎？那么就來試試小編帶來的這款Ucannest。該工具提供交互套料、余料管理、余料切割線、保存余料、余料套料等多種功能，輕松調整字體、文字編輯、文字排版、文字屬性等參數，為你進行切割套料帶來新的解決方案。歡迎需要的朋友前來下載??！

軟件功能

1、交互套料

結合人腦的能動性與電腦的智能性，通過設定割縫寬度、切割余量補償，在自動套料后，手動移動樣件，通過干涉報警防止過切，以及自由碰靠、批量碰靠技術，滿足零件與零件、零件與板材任意方向排版碰靠，自動生成余料切割線、余料圖形，大大提高排版效率與板材利用率。

2、余料管理

最佳省料方案：切割不可避免的會產生余料，余料后期再利用是否合理，直接關系到板材的利用率。否則前期板材的利用率再高，后期沒有銜接、余料沒有合適的處理工藝，那也會造成板材的浪費，以及余料再利用的繁瑣性。余料管理工藝解決了高價板材的余料再利用問題，保證了工作的連續性。

3、余料切割線

自動套料與手動套料均自動生成余料切割線和余料圖形，手動套料移動零件時，切割線和余料圖形范圍隨著鼠標的移動而動態變化。余料切割線負責將余料和廢料切割分離，代替了繁瑣的手工切割。利于板材的后期管理與使用。

4、保存余料

可以將選中的余料圖，保存到余料數據庫中。余料的尺寸、厚度、材質、面積、編號、備注等信息也會同時保存。在以后調用余料圖形時就會顯示對應的信息記錄，方便余料的管理與查找。

5、讀入余料

提供了圖形預覽功能, 選中余料文件，窗口中就會顯示圖形預覽和余料信息。在查找余料時，可按照余料的面積大小、長寬尺寸、材質類型、編號等關鍵要素，按由大到小，或由小到大的順序，對余料數據庫進行排序。從而快速定位需要的余料。避免了在大量的余料庫中盲目尋找，提高了工作效率。余料套料可再次生成余料圖，通過這樣一個循環的、前后銜接的余料管理，實現了材料的節約。

6、余料套料

直接調用存儲的余料圖進行自動或者手動套料，省料、高效。余料套料后仍有剩余，可繼續生成余料圖形進行余料處理，實現前后工作的連續性，做到板材不浪費。

Ucannest安裝教程

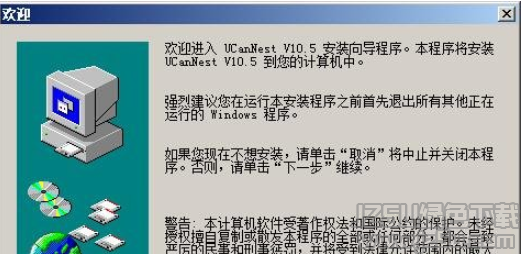

1、雙擊wtSetup.exe文件，進入歡迎界面，點擊下一步

2、仔細閱讀下列Ucannest許可協議條款，點擊是，表示同意協議內容

3、選擇安裝目錄，默認為C:\Program Files (x86)\UCanNest V10.5，如需修改點瀏覽，點擊下一步開始安裝

4、安裝完成就可開始切割套料了

軟件特點

1、圖形處理

強大的圖形繪制與編輯功能，可確保您不需借助任何CAD軟件，便可完成制圖工作。

同時支持dxf、eps、plt、AI矢量文件，jpg、bmp、tif、png位圖等多種格式文件的導入。

2、圖像處理

輪廓提取、轉灰度圖、閾值化、圖像調節等;圖片讀入后，通過圖像處理、輪廓提取等功能，快速準確的提取圖像輪廓，再使用節點編輯功能得到用于實際加工的切割圖形。

3、公式曲線

按照方程式生成曲線

{X=fx(t)or{R=r(t)

Y=fy(t)θ=theta(t)

Z=fz(t)Z=Z(t)

4、批量復制

批量文件的解決方案，矩形陣列、圓形陣列、任意線復制、 直線復制、弧線復制等

5、序列文本

快速制作帶有序列號的產品，為產品設計節省大量時間。

6、沿線粘貼

沿線粘貼是將對象沿直線或曲線進行復制排列，并可使對象的首尾重復相接，制作出極其美觀的花紋圖案。(詳細)

7、藝術變換

改變了傳統的直線、圓弧繪圖方式，提高了藝術繪圖的靈活性，方便制作出具有藝術性的圖形。 (詳細)

8、拖拽定位、對齊

拖拽或移動圖形時，按住Alt鍵，通過動態捕捉圖形特征點，可實現圖形的精確定位與縮放，以及快速排樣的功能。(詳細

9、文本功能

字體 采用Unicode編碼方式，調用系統字庫，并提供多種單線字體。

文字編輯 包括字大小、字間距、行間距、橫排和豎排、對齊方式等。

文字排版 沿線排、框內排、正排和反排、生成序列文本等。

文字屬性 隨意縮放文字大小，文字屬性不變，文本可轉為圖形屬性

10、參數化設計

通過幾何約束關系，修改尺寸約束值來驅動圖形的大小，實現參數化設計。(詳細)

11、動態裁剪

輕松剪除圖形中多余的線條，裁剪出或規則、或奇特、或具有趣味的圖形，為CAD設計帶來極大的方便。(詳細)

12、圖形運算

圖形運算可實現圖形的合并、取交、取差、異或。

13、自動套料

設置割縫寬度、切割余量補償、優化次數等參數，多種板材套料的方式，包括套料起始點、(四個角點均可)、套料方向---水平或者豎直套料。 精確的套料計算，包括孔內套料等，并可自動生成余料切割線、余料圖形，提高工作效率和板材利用率。

14、碰靠

對象沿水平、垂直方向地盡可能靠在一起，最大化利用切割材料，減少浪費。(詳細)

15、節點工藝

文泰套料軟件特有的處理工藝。通過節點編輯命令解決坡口加工、切割引線等問題。快速準確生成外尖角、內尖角、外圓角、圓角、斜角?？焖倬庉嬏崛〉妮喞€。

16、坡口加工、切割引線解決方案

均可精確設定引線的尺寸、圓角半徑，多個角點處理可一次完成。

17、節點編輯

精確或隨意編輯繪制或者提取的圖形形狀，方便調節切入切出線形狀，任意位置設置加工起始點。

18、連割橋工藝

任意設置連割橋位置、橋?qū)挾?。有效避免或減少預熱、穿孔，降低割嘴和電極的消耗，提高切割效率。

19、斷開橋工藝

防止薄板件加工變形而加入斷點，并可以設置引入、引出線來防止在材料邊緣多次穿孔，影響材料切割質量?？稍O(shè)置斷點間隔和斷縫距離，單獨設定引入和引出線的長度，可控制內輪廓是否打斷等。

20、切入切出工藝

任意設定切入、切出點位置，智能捕捉切入、切出點。

切入切出類型分直線、圓弧、直線加圓弧三種方式。均可單獨設置引入、引出線的長度、角度、圓弧半徑以及欠切、重疊距離。

21、智能捕捉

智能捕捉功能不但在圖形繪制時，大大提高繪圖的精確度和繪圖效率，在圖形切入切出點的位置選擇上，同樣精確，快捷。鼠標移動到圖形的特殊點時會自動顯示捕捉到的點類型。

22、空程連割工藝

設定適當?shù)木嚯x參數，短距離空走自動優化為連割，減少穿孔數量、節省割嘴、提高加工效率。

23、共邊切割工藝

裁剪掉公共邊，再生成加工路徑，實現共邊切割。(詳細)

24、智能區域

當圖形分內外輪廓時，經過組合后生成切割路徑時，軟件會自動識別內外輪廓并智能生成正確的切割路徑、增加引入引出線，內輪廓在內，外輪廓在外。不需要自己去繁瑣的定義內外輪廓。

25、路徑編程

分為自動路徑和手動路徑兩種生成方式。

26、自動路徑

自動路徑是快速高效的路徑編程方法，對預設切割工藝參數進行設定。

可設置切割方式、切割方向、補償類型和補償值、短距離空程優化連續切割、切割速度、空走速度等，可單獨設置引入、引出線的長度、角度、圓弧半徑以及欠切、重疊距離。

27、手動路徑

通過人工控制切割方向和順序，便于針對不同的零件設置不同的切割工藝，是自動路徑的必要補充。

可設定加工速度、偏置補償(左、右、無)等工藝參數。支持路徑的回退功能，可回退到上一步，重新選擇路徑走向。利用手動路徑的智能引導，可以更好的生成共邊切割路徑。

28、路徑編輯

生成的切割路徑可以進行路徑調序、路徑分割、路徑合并、路徑分離。

29、路徑調序

自己設定每條切割路徑的先后加工順序，以控制實際加工的切割順序來提高加工效率。特點：每條路徑的加工序號顯示在圖形的加工開始點位置，序號直觀，更改方便。

30、路徑分割

解決切割中需要的零件超出切割機加工范圍的問題。將大的切割路徑分割成加工允許范圍內的幾個版塊分次輸出。

31、路徑合并與分離

一次生成多條切割路徑可以打散后單獨輸出，多條分散的路徑可合并為整體進行路徑調序等。

32、加工模擬功能

模擬實際加工中割嘴的運動軌跡。通過驗證加工軌跡的正確性，防止加工失誤，減少試切過程。模擬過程中，加工速度可調。

33、路徑輸出

多種加工工藝(切割、預穿孔、噴粉劃線)，輸出原點可選擇特征點輸出、或精確定位輸出。

切割-------正常切割加工方式輸出

預穿孔-----使用損耗大的割嘴預先進行所有零件的穿孔工作，再使用好的割嘴實際加工，節省割嘴。

噴粉畫線---勾勒出圖形輪廓，進行實際切割加工前的正確性驗證。

34、設備后處理

軟件生成標準G代碼，用戶可根據需要添加廠家設備類型，設置G代碼指令，真正做到后處理方式，靈活而不受限制。

可設置相應設備的程序頭、程序尾、開火指令、關火指令、圓弧表示方式、補償、輸出速度指令、以及代碼文件后綴可根據系統要求設置*.nc、*.txt 等格式。

35、豐富的圖庫

文泰公司十幾年來積累的上萬張豐富的、涉及面廣、實用性強的圖庫，提高工作效率，用戶可以自定義圖庫。

36、圖層管理

不同的層可以并存，在不同的層之間相互切換來實現，并且在任意一個層下還可以顯示其他層的圖形，便于參照，從而替代了多窗口顯示功能。

更新日志

新增:

1.創新的浮雕和3D畫布功能。

2.Tab鍵切換選擇對象。

3.刪除共邊，可以刪除圖形或加工路徑的公共邊。

4.文字風格拷貝與粘貼。 。

5.對象碰靠支持：Tab鍵+鼠標點擊選擇控制手柄。

6.改進了曲面：?jiǎn)诬墥呗用妗㈦p軌掃掠面，支持旋轉掃掠。

7.智能加工增加下刀設置及加工順序設置.

8.支持折線分解為多段直線。

9.支持Tab鍵 + 鼠標點擊選擇對象的控制手柄，實現上下左右碰靠。

10.優化了旋轉軸加工路徑。
