夾具設計系列是一款功能強大非常實用的機床夾具削邊銷參考計算工具。削邊銷在用于機床夾具設計中，一般用于一面兩銷定位方式中，圓柱銷與削邊銷配合使用，兩孔定位中，為了增加兩孔連心線方向上的間隙，避免過定位，把第二銷碰到工件孔壁的部分削去，這樣就形成了削邊銷，只留下上下一部分圓柱面，也起到減小第二銷直徑的作用。喜歡的用戶可以到j(luò)z5u來下載夾具設計系列。

使用說明

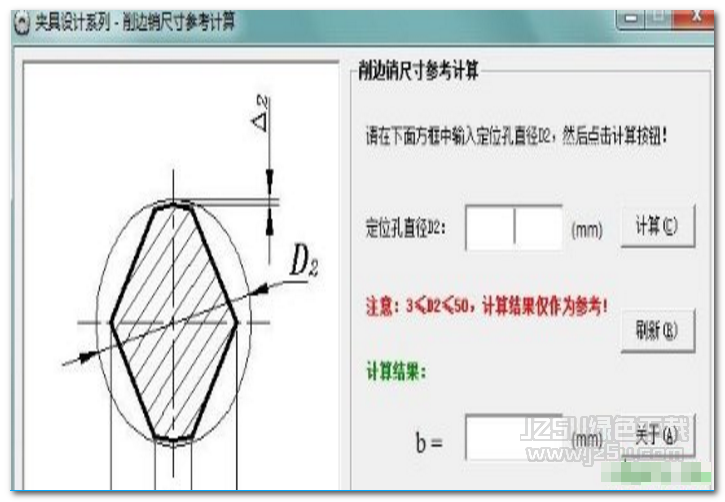

雙擊圖標削邊銷參考計算.exe即可打開用戶界面。界面如圖1所示。
該計算器可方便快捷地計算出削邊銷參數。
本軟件用于機床夾具設計中，定位削邊銷尺寸的參考計算。涉及到有參數主要有：定位孔直徑等。

削邊銷作用

一面兩削定位方式中，一面完成軸向方向的定位，限制2個轉動、1個移動（3個自由度）。圓柱銷限制2個移動。削邊銷限制1個轉動。采用削邊銷是為了防止過定位。
在一面兩銷定位方式中，由于垂直于連心線方向上第二銷直徑?jīng)]有減小，故對工件的轉角誤差沒有影響。安裝削邊銷時，削邊方向要垂直于連心線，為了保證削邊銷的強度，通常采用菱形結構。
