POCO環形磁芯設計助手是一款簡單好用的環形磁芯選型軟件。想要設計環行磁芯工具嗎？那么就來使用小編帶來的這款POCO環形磁芯設計助手。該工具提供電流和電感量選磁芯和根據繞線圈數和電流計算電感量兩種計算方法，主要用于環形磁芯的選型和計算電感量輔助電感設計，是您進行磁芯選型的好幫手，需要的朋友可以！

使用方法

1、根據電流、電感量直接選擇可以使用 的磁芯點擊計算工具菜單，磁芯選型(C)，如圖(一)

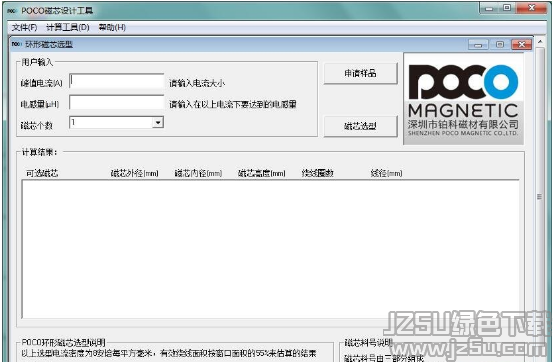

當點擊磁芯選型后，將打開環形磁芯選型對話框，如圖(二)

當點擊磁芯選型后，將打開環形磁芯選型對話框，如圖(二)，

當點擊磁芯選型后，將打開環形磁芯選型對話框，如圖(二)

使用說明

磁芯繞線電感計算

電感(L)可以根據電感系數(AL)算出。

AL=電感系數(nH/N2)

N=繞線圈數

電感量也可以由相對磁導率和有效的磁芯面積。

A=有效磁芯截面積(cm2)

l=有效磁路長度

μ=相對磁導率(無量綱)

有效磁路長度

對于環形磁芯，磁粉芯面積(A)與磁粉芯橫截面面積相同.根據安培定律，有效磁路長度等于安培匝(NI)除以平均磁化力。利用安培定律和平均磁化力能得出有效磁路長度的計算公式。

OD=磁芯外徑

ID=磁芯內徑

磁芯磁通密度

利用法拉第定律，最大磁通密度(Bmax)可以用下面公式算出：

Bmax=最大磁通密度

Ems=通電電壓

磁場強度

利用安培法，磁場強度(H)是:

N=繞線圈數

I=峰值電流大小(A)

l=有效磁路長度

磁導率

根據磁場強度可以計算磁通密度，根據一下公式可以計算出相對磁導率

μ=相對導磁率

B=磁通密度(G)

H =磁場強度(O)
