軟件簡介
WHY數學表達式可視化工具是一款功能強大的數學表達式編輯軟件,包含數學表達式面板、可視化屬性面板、包圍盒面板和系統配置面板四大功能模塊,可以將數學表達式生成腳本的形式,再通過解析腳本代碼生成相應的圖形,曲線和曲面圖形。軟件綠色免安裝,操作簡單,需要的朋友可以!

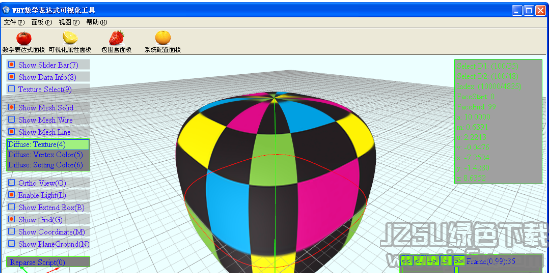

(1)主界面
在文件夾 MathScript中,提供了500個以上已經寫好的數學表達式腳本文件.將數學腳本文件拖入到主界面中,即顯示其圖形.亦可以通過菜單項打開腳本文件.
如果圖形是一個3D圖形,那么軟件會自動為你切換到3D顯示模式.使用鼠標右鍵拖動,以旋轉視角.鍵盤上的WSAD,QERF,上下左右也對視角進行控制.這個不細講了,用戶自己去體驗吧.如果圖形是一個2D圖形,打開時為二維顯示模式,用戶可以按下鍵盤上的’O’鍵,在3D,2D間進行切換.鼠標滾輪可以對視口進行縮放.
下圖為一個二維的視圖:
(2)UI界面
按下鍵盤上的’U’鍵,會在左邊顯示一套UI控件:
用于對一些顯示屬性的操作.可惜我的引擎目前不支持中文字體,所以先將就著用吧.
(3)紋理設置
按下鍵盤上的’0’鍵,會在右邊顯示一個紋理選擇控件,用于設置數學曲面的紋理:
UI面板上的也可以控制紋理選擇控件.
紋理文件存放在 Texture文件夾下,用戶可以將自己喜歡的圖像文件放入其中.軟件會自動為你加載.用戶亦可以直接將圖像文件拖入到主界面中.對圖像格式的支持包括: dds,bmp,jpg,png,gif,tga.
(4)顯示控制
當打開一個數學圖形后,按下鍵盤上的’7’鍵,會顯示一個滑動條控件,用于控制所顯示的圖形范圍. 控件
也可以.滑動條上有兩個滑塊,分別表示其顯示范圍的最小與最大,如下圖:黃線處為顯的區域,綠線處為未顯示的區域.
最小滑塊與最大滑塊可以錯開:
下圖為對曲面圖形的操作
下圖為對曲線圖形的操作:
當打開一個數學曲面圖形后, 按下鍵盤上的’P’鍵或點下會在右下角顯示兩個對曲面上曲線進行操作的控件.
如下圖所展示:
圖中綠色曲線為第一維度的曲線,紅色曲線為第二維度的曲線.
(5)數學腳本面板
軟件工具欄上的按鈕用于打開腳本編輯面板.
用于打開腳本文件,編輯腳本,保存文件,解析腳本,輸出編譯信息.
如果在這里編輯腳本,請記住按CTRL+回車才能實現換行.這個腳本編輯的控件不太好用,我自己寫腳本通常是用TXT文本.
如果沒有圖形顯示,請看下編譯信息輸出.通常會為你提供一些出錯信息.
F5: 數學腳本編輯界面
F6: 可視化屬性面板
F7: 包圍盒面板
F9: 系統配置面板
F11: 全屏切換
ESC: 退出全屏
‘X’: 恢復為默認視角
‘Z’: 將圖形放置到視口中心
'O': 視圖切換
'U': 開關UI界面
'L': 開關燈光
'B': 包圍盒的可見屬性切換
'G': 地平面網格的可見屬性切換
'M': 坐標系軸的可見屬性切換
'N': 地面的可見屬性切換
'P': MESH圖形中,顯示選擇線
'1': MESH圖形中,面片可見,線框不可見
'2': MESH圖形中,面片不可見,線框可見
'3': MESH圖形中,面片可見,線框可見
'4': MESH圖形中,使用紋理色
'5': MESH圖形中,使用頂點色
'6': MESH圖形中,使用默認色
'7' :使用滑動條
'8' 顯示數據信息
'9': 顯示紋理設置控件
'0': 重新編譯腳本(如果腳本中使用了隨機數函數,則重新編譯后,生成的圖形會不一樣)
