RX-TIMBER是一款功能強大的木結構設計分析工具。還在尋找好用的木結構設計分析軟件嗎？那就來試試小編帶來的這款RX-TIMBER。該款工具主要用于設計常用的木結構構件，包括柱、層板膠合木梁、檀條、框架、支撐等，還可分析承載極限狀態，小編還提供了RX-TIMBER安裝教程，需要的朋友可以來本站！

軟件功能

1、層板膠合木梁

RX-TIMBER Glued-Laminated Beam 可以計算 8 種大跨度層板膠合木梁(平行、單坡屋面、雙坡屋面梁)。

模塊可以在計算時考慮典型的橫向受拉加固件的作用，例如錨入的鋼桿。

獨立程序 RX-TIMBER Continuous Beam | 連續梁

2、連續梁

程序 RX-TIMBER Continuous Beam 用于計算單跨、連續梁或者帶懸臂的連續梁。

獨立程序 RX-HOLZ Column | 木結構柱

3、柱

程序 RX-TIMBER Column 可以計算鉸接柱(可選擇柱頂或者柱腳彈性支座條件)和懸臂柱(可選擇柱腳的彈性支座條件)。程序中還可以選擇圓形或者四邊形的柱子截面。

獨立程序 RX-TIMBER Purlin | 檁條和連續梁

4、檁條

獨立模塊 RX-TIMBER Purlin 可以按照歐洲規范 5 計算檁條和連續梁的承載能力極限狀態、正常使用極限狀態和抗火。

獨立程序 RX-TIMBER Frame | 三鉸節點指接門式框架

5、三鉸門式框架

RX-TIMBER Frame 按照歐洲規范 5 可進行下列幾何類型的三鉸門式框架的全部相關計算：

對稱/非對稱

6、半框架

柱子內部傾斜/柱子外部傾斜

指形連接有中間連接件/無中間連接件

獨立程序 RX-TIMBER Brace | 桁架支撐

7、桁架支撐

獨立程序 RX-TIMBER Brace 可以按照歐洲規范 5 計算桁架支撐的承載能力極限狀態、正常使用極限狀態以及抗火驗算。

Stand-alone program RX-TIMBER Roof | Timber Rooftops

8、屋面

RX‑TIMBER Roof 可以按照歐洲規范 EC 5 對下列屋面結構形式進行全部需要的驗算：

平屋面

單坡屋面

雙坡屋面(對稱或非對稱)

安裝教程

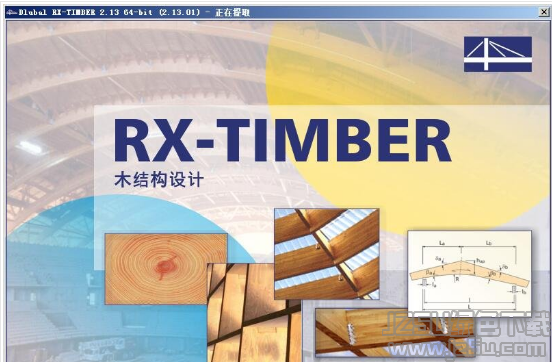

1、雙擊RX-TIMBER2.13.01_64bit.exe安裝文件，進入如圖界面，表示正在提取文件中

2、選擇安裝語言，默認中文簡體

3、進入RX-TIMBER歡迎安裝向?qū)Ы缑?，點擊下一步

4、閱讀許可協議，勾選我接受許可協議中的條款

5、選擇目標文件夾，包括程序文件、程序數據、全局?jǐn)?shù)據、項目文件夾，想修改點更改

6、選擇安裝類型，建議勾選完成可以安裝所有的程序功能

7、如果想修改可以點上一步，確認無誤點擊安裝

8、稍等片刻，安裝完成即可

使用說明

一、輸入

用戶可以在模塊對話框中選擇兩種類型柱子的進行快速建模。另外可以通過圖形顯示來輔助輸入柱的幾何尺寸。模型的各種修改將會自動更新。材料數據庫中可以選擇各種木材的強度等級。材料數據庫包含了各種規范中所規定的例如層板膠合木、針葉木材、闊葉木材等的全部材料等級。

為了便于用戶對材料數據庫進行擴展，模塊允許用戶自行定義并生成材料強度等級和材料屬性。為了便于檢查，生成的荷載工況都將以圖形形式顯示在結構模型上，并且可以與其他荷載工況按照規范自動進行組合。

二、設計

附加模塊 RX-TIMBER Column 中可以在計算之前預先定義下列設置：

選擇需要進行的驗算(承載能力極限狀態計算、正常使用極限狀態驗算、抗火驗算)

設置是否顯示支座反力和變形等計算結果

按照簡化計算方法設置抗火驗算時的計算參數

三、計算結果

模塊計算完成用戶選定需要的驗算之后，將在結果表格中將列出其全部的中間計算值，并且按照不同的準則條理清楚進行歸類，由此可以輸出非常直觀的表格形式的計算結果。

由于全部驗算的中間值都已經在結果表格中給出，因此驗算的全部過程都非常透明。用戶可以設置在單獨的窗口中顯示沿著柱的長度方向上任意 x-位置處的計算結果圖形。這里不僅可以顯示每個柱的變形，而且可以顯示每個桿件的內力。

各個驗算及其從屬的詳細計算數據，以及用戶選擇輸出的結果圖形都可以集成到打印輸出報告中，因此保證可以向軟件用戶提供可供檢查、條理清楚的計算書文件。用戶還可以通過使用圖形、說明、計算簡圖等補充和編輯計算書。除上述外，軟件使用者可以針對計算過程的各個項目進行單個的設定，以確定是否需要打印到計算書中。
