Autodesk Eagle的前身是CadSoft Eagle，后來被autodesk收購所以改了名，這是一款強大實用的PCB印刷電路板設計軟件，軟件包含了原理圖編輯器、PCB編輯器和自動布線器等模塊，可以滿足不同工程師的需要，新版本在保留了eagle的全部功能之外，還進行了更新，可以大大地降低PCB電路板的設計成本，有需要的快快吧。

主要特色

容易學習

-原理圖編輯器、PCB編輯器和元件庫編輯器具有相同的用戶界面

-專家提供的服務支持

-兼容Windows®、Linux®、Mac®系統

容易使用

-靈活的用戶語言程序(ULP)可以實現自定義功能，例如特定的指令序列、仿真、數據導出和導入等。

-導出的Gerber文件能夠在任何電路板工廠使用：

Gerber 274X和Gerber 274D

Excellon NC鉆孔數據格式

SM1000和SM3000

用戶自定義的輸出格式

讀取、編輯和解析來自EAGLE以外的數據

新的XML數據庫結構讓用戶能夠通過編寫腳本來實現在EAGLE的格式下進行設計，極大的提高了生產效率。您可以對設計進行修改、從其他設計中導入信息、甚至對其他的格式進行轉換。這是第一個使用ASCII文本格式的CAD數據庫，而且能夠成為業界內進行設計交流的一個標準 – 使得EAGLE成為市場上最靈活、最易于用戶使用以及最具生產效率的PCB工具。

設計規則：使用復制和粘貼功能來合并PCB設計和原理圖

您可以將某個已經完成的設計中相互對應的原理圖和PCB設計復制到另一個項目中。其中的元件與信號都會嚴格保持不變，從而實現了原理圖和PCB設計的一致性。這種方法能夠輕松地完成設計，例如對多通道器件的設計。您需要做的僅僅是設計單個通道的原理圖和PCB，然后進行簡單的復制即可。使用蛇形線能夠幫助用戶在PCB上自動為某個信號實現特定長度的布線。線路中的蛇形線用于在高速數字電路中增加信號延遲時間。

增強的布線功能

通過撤銷和恢復記錄來優化您的工作流程

撤銷和恢復記錄能夠顯示您所做的每一步歷史操作。您能夠任意選擇取消之前的操作或者恢復您取消的操作。

通過ULP程序BGA escape routing來提供您的工作效率

BGA元件可能會擁有1000個引腳甚至更多。其封裝也變得越來越小。連接所有的引腳、設置過孔、決定需要使用的層、以及從BGA下方扇出等工作非常困難并且乏味。該ULP程序通過一種適當?shù)姆绞綆椭鷱腂GA連線的工作中解脫出來。

通過提高內部分辨率(支持1/4、1/8、1/16、1/32和1/64 mil的柵格尺寸)實現了毫米和英寸間的完美轉換。

如果您不得不同時使用公制和英制單位，您就會知道在將常見的英制柵格尺寸轉換成毫米時所產生的問題。將內部分辨率提高到1/64 mil能夠在任何情況下實現正確的轉換。

圖形用戶界面的改進

定義您自己的右鍵菜單

通過在右鍵菜單中自定義菜單內容能夠加速您的工作流程。常用的命令或者命令組合可以加入到右鍵菜單中。這樣能將鼠標點擊的次數降至最低并提高工作速度。

元件庫編輯器的優化

將一個引腳連接到多個焊盤

您可以將原理圖符號中的一個引腳關聯到封裝中的多個焊盤上，或者將一個引腳與多個屬于相同信號的焊盤中的某一個進行關聯。EAGLE可以通過該功能處理元件引腳的內部關聯關系。與之前的版本相比，原理圖符號更加美觀并且可以節省用于符號定義的時間。

輕松繪制任意形狀的焊盤

以一個焊盤或一個SMD為基礎，通過WIRE或POLYGON命令來繪制最終的元件輪廓。這些對象將被視為焊盤/SMD的一部分。在對這些對象進行設計規則檢查時將不會再出現任何問題。

得益于差分線對布線和自動生成蛇形線

特殊信號的布線可以實現完全相同的線路長度。差分線對的布線用于電路板上的差分信號(正負信號)，以便建立同步的傳輸系統。

得益于無數量限制的Technology參數和封裝變量名

之前對于Technology參數和封裝變量名的數量設定了限制。在某些情況下可能會超過這個數量限制，因而設計者不得不將一個元件庫一分為二。在第6版EAGLE中已經不再有該限制。

PCB編輯器插件

自動測量您的PCB設計

通過標尺工具您可以點擊鼠標來測量對象的尺寸。

使用Cutout多邊形來建立限制區域

現在外部和內部層都可以繪制單獨的限制區域，在這些區域中不允許敷銅和布線。只需要先繪制一個多邊形，然后將其定義為cutout即可。

多個電路板方案實現了靈活性

現在EAGLE6已經支持一個原理圖對應多個不同的電路板方案。

通過單擊鼠標來對文本進行居左、置頂、居右、置底、置中或者居中操作

該功能讓您可以像在文本編輯器中一樣對文本位置進行調整。實現整潔的布局并且讓撰寫工作 – 例如撰寫注解，變得更加得心應手。

文件描述功能

通過添加描述來個性化原理圖、原理圖頁面、電路板和原理圖符號

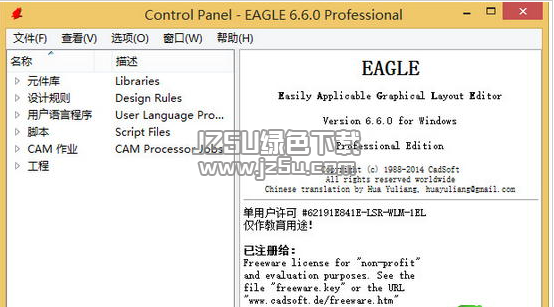

文件描述功能可以讓您了解電路板或者原理圖的內容信息。這些信息會顯示在Control Panel中，并不需要在編輯器窗口中加載文件來進行查看。這樣項目管理人員就能夠更加清晰地掌握項目信息，在不使用編輯器加載文件的情況下查看文件內容描述。該功能也可以用于多頁面原理圖中的頁面。
