GB/T1346-2011水泥標(biāo)準(zhǔn)稠度用水量、凝結(jié)時(shí)間、安定性檢驗(yàn)方法.pdf版具有較強(qiáng)的實(shí)用性，是一款非常專(zhuān)業(yè)且重要的規(guī)范標(biāo)準(zhǔn)。它能夠適用于多種類(lèi)型的水泥，有助于提升建筑用水泥的制作水平，非常重要！有需要的從業(yè)人士都可以前來(lái)本站下載GB/T1346-2011水泥標(biāo)準(zhǔn)稠度用水量、凝結(jié)時(shí)間、安定性檢驗(yàn)方法.pdf版使用！

gb/t1346-2011標(biāo)準(zhǔn)介紹

本標(biāo)準(zhǔn)規(guī)定了水泥標(biāo)準(zhǔn)稠度用水量、凝結(jié)時(shí)間和由游離氧化鈣造成的體積安定性檢驗(yàn)方法的原理、儀器設(shè)備、材料、試驗(yàn)條件和測(cè)定方法。適用于硅酸鹽水泥、普通硅酸鹽水泥、礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥、火山灰質(zhì)硅酸鹽水泥、復(fù)合硅酸鹽水泥以及指定采用本方法的其他品種水泥。

規(guī)范性引用文件

下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

jc/t 727 水泥凈漿標(biāo)準(zhǔn)稠度與凝結(jié)時(shí)間測(cè)定儀jc/t729水泥凈漿攪拌機(jī)

修訂內(nèi)容

一將“到達(dá)初凝或終凝時(shí)應(yīng)立即重復(fù)測(cè)一次，當(dāng)兩次結(jié)論相同時(shí)才能定為到達(dá)初凝或終凝狀態(tài)?！备臑椤暗竭_(dá)初凝時(shí)應(yīng)立即重復(fù)測(cè)一次，當(dāng)兩次結(jié)論相同時(shí)才能確定到達(dá)初凝狀態(tài)，到達(dá)終凝時(shí)，需要在試體另外兩個(gè)不同點(diǎn)測(cè)試，結(jié)論相同時(shí)才能確定到達(dá)終凝狀態(tài)?！保ㄒ?jiàn)8.5，2001年版的8.5）；

一將“每只試模應(yīng)配備一個(gè)大于試模、厚度≥2.5mm的平板玻璃底板或金屬底板”改為“每個(gè)試模應(yīng)配備一個(gè)邊長(zhǎng)或直徑約100mm、厚度4mm~5mm的平板玻璃底板或金屬底板”（見(jiàn)4.2，2001年版的4.2）；

一將量筒或滴定管的精度由“最小刻度0.1ml，精度1%”改為“精度士0.5ml”（見(jiàn)4.7，2001年版的4.7）；

一將“拌和結(jié)束后，立即將拌制好的水泥凈漿裝入已置于玻璃底板上的試模中，用小刀插搗，輕輕振動(dòng)數(shù)次，刮去多余的凈漿”改為“拌和結(jié)束后，立即取適量水泥凈漿一次性將其裝入已置于玻璃底板上的試模中，漿體超過(guò)試模上端，用寬約25mm的直邊刀輕輕拍打超出試模部分的漿體5次以排除漿體中的孔隙，然后在試模上表面約1/3處，略傾斜于試模分別向外輕輕鋸掉多余凈漿，再?gòu)脑嚹＿呇剌p抹頂部一次，使凈漿表面光滑。在鋸掉多余凈漿和抹平的操作過(guò)程中，注意不要壓實(shí)凈漿”（見(jiàn)7.3，2001年版的7.3）；

一將“另一只手用寬約10mm的小刀插搗數(shù)次，然后抹平”改為“另一只手用寬約25mm的直邊刀在漿體表面輕輕插搗3次”（見(jiàn)9.2，2001年版的9.2）；

一將“拌和結(jié)束后，立即將拌制好的水泥凈漿裝入錐模中，用小刀插搗數(shù)次，輕輕振動(dòng)數(shù)次”改為“拌和結(jié)束后，立即將拌制好的水泥凈漿裝入錐模中，用寬約25mm的直邊刀在漿體表面輕輕插搗5次，再輕振5次”（見(jiàn)10.3.2，2001版的10.3.2）；

一將“每個(gè)雷氏夾需配備質(zhì)量約75g~85g的玻璃板兩塊”改為“每個(gè)雷氏夾需配兩個(gè)邊長(zhǎng)或直徑約80mm、厚度4mm~5mm的玻璃板”（見(jiàn)9.1，2001年版的9.1）；

一將“用調(diào)整水量方法測(cè)定時(shí)，以試錐下沉深度28mm土2mm時(shí)的凈漿為標(biāo)準(zhǔn)稠度凈漿”改為“用調(diào)整水量方法測(cè)定時(shí)，以試錐下沉深度30mm土1mm時(shí)的凈漿為標(biāo)準(zhǔn)稠度凈漿。”（見(jiàn)10.3.3，2001年版的10.3.3）。

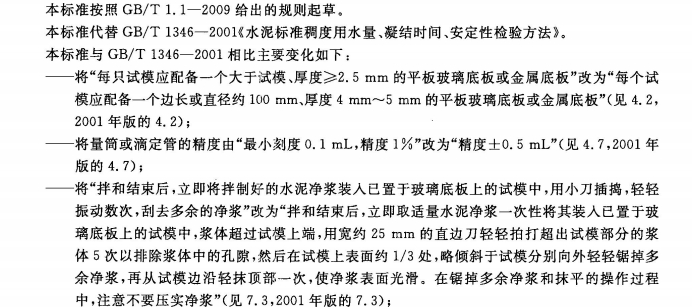

軟件截圖
