BSI FB-MultiPier是一款專業的非線性有限元分析工具。如果你從事從事有限元分析的話，就來看看這款BSI FB-MultiPier。該款工具提供多墩模型和動態分析兩大功能，設計師可以在給定的結構和基礎系統參數下自動生成有限元模型，并且進行動態分析，需要的朋友可千萬不要錯過！

軟件功能

一、多墩模型

獨特的橋墩 多墩模型中的每個墩可以是唯一的，包括墩類型(普通墩或樁排架)、土模型、標高、構件特性、歪斜角和支座。二維網橋窗口顯示網橋平面布局，而三維網橋窗口顯示網橋的三維可視化。

橋墩轉動 每個橋墩可以繞垂直( Z )軸旋轉。這有助于在曲線路線上模擬斜橋和徑向橋墩。

橋梁上部結構 橋梁上部結構使用連接兩個橋墩中心線的等效梁并入模型中。跨距可以具有可變橫截面特性。橋墩支撐處的承重連接可以使用自定義荷載-位移曲線釋放、固定、滾動、整體或用戶定義。

兩排軸承位置 兩條獨立的軸承線可將荷載從橋梁上部結構傳遞到橋墩。軸承的獨特分布可沿每行定義和間隔。此外，由于支座偏離墩帽中心，因此會自動考慮不等跨引起的墩帽扭矩。

風力發電機 立即為整個橋梁模型生成風荷載。

二、動態分析

時間步長積分 時間歷史載荷函數和地面加速度記錄可應用于模型?？梢允褂貌煌臅r間步長積分方法以及各種分析控制參數。模型中可以加入集中質量和阻尼器來模擬附加質量和耗能效果。

模態分析 模態分析選項會執行模型的頻率分析。提供頻率和模式形狀作為輸出結果。

動態土壤模型 土隙模型可用于模擬滯回阻尼引起的能量耗散。循環退化參數也可用于修改動態加載過程中的側向土體響應。

動畫效果 三維模型位移結果可以為時間步長積分分析動畫?？梢圆シ藕蜁和赢嫿Y(jié)果，并且提供滑動條用于選擇性地查看各個時間步長結果。

時間位移圖 任何模型節點的位移結果都可以隨時間繪制。

地震數據庫 為顯著地震提供地面加速度記錄。

安裝教程

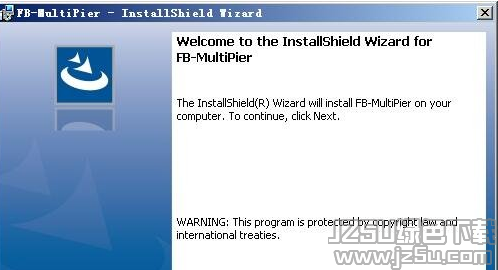

1、雙擊exe文件，進入歡迎界面，點擊【NEXT】

2、仔細查看軟件安裝協議，勾選I accept...表示同意協議

3、選擇安裝位置，默認的是C盤，想修改點change

4、點擊【install】開始安裝

5、安裝完成

常見問題解答

1、打印結果中包含什么?

默認情況下，打印結果包含問題的基本摘要。用戶可以指定額外的輸出，如力/位移，交互圖，應力 - 應變曲線，py曲線等。

2、每個成員有多少部分按縱向分解以進行整合。

每個梁單元有2個集中旋轉位置(在1/4點上，積分只在這些點上進行處理，這就是樁或柱中許多構件的原因。

3、在非線性分析中，需求/容量比率如何超過1.0?

這實際上可能是由于以下原因：1)當計算容量時，程序構造的失效面忽略了混凝土的抗拉強度。然而，分析并沒有忽略計算需求時的具體緊張程度。因此可以看到超過容量的需求。我們認為這是一種保守的做法，因?yàn)樗凸懒四芰Α?)非線性元件允許在四分之一點形成鉸鏈。也就是說，鉸鏈可以從開始或結束沿著元素形成1/4。然而，元素力被推斷并報告在元素的末端。實際上，鉸鏈處的需求/容量比是1.0，但是元件端部的比率可以大于1。再次，這是一個保守的方法。

4、py計算中使用了什么樁寬度?

該程序使用基于樁周長的有效寬度。直徑計算如下：dia = 2 *(寬度+深度)/ pi。對于圓形樁，寬度等于直徑。有效直徑用作保守方法，因?yàn)榭梢栽?D空間中以任意方向加載樁。例如，如果樁在兩個橫向方向上均等地加載，由樁產生的土壤楔的寬度將大于樁的寬度或深度。有效直徑用于接近任何加載方向的土壤楔的寬度。

5、試圖查看分析結果時，會顯示結果文件中的錯誤對話框。

嘗試增加分析選項卡中的分析內存要求并重新運行分析。
