StrucKit是一款功能強大非常實用的分析工具。用戶們通過這款StrucKit地質構造應力分析軟件能夠非常方便快捷的進行地質構造的研究以及分析，功能強大實用。喜歡的用戶可以到j(luò)z5u來下載StrucKit。

軟件功能

反向輪法測應變的使用

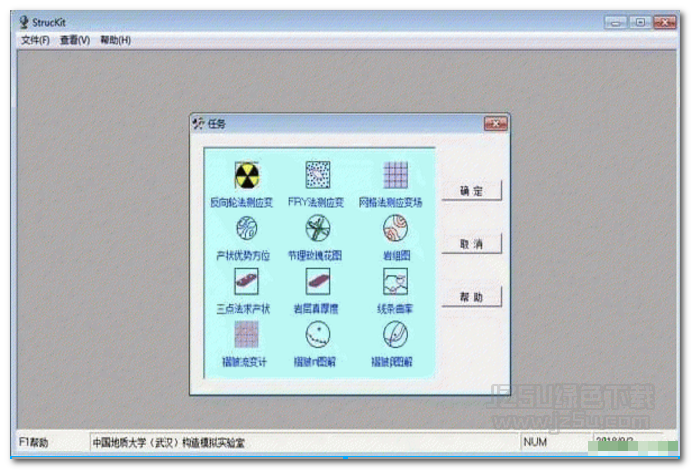

　　運行StrucKit軟件，在任務窗口中選中反向輪法測應變上面的圖標，然后單擊確定。進入反向輪法測應變窗口。
　　在反向輪法測應變窗口中，打開操作/邊界統計菜單，進入邊界統計過程，軟件會自動統計圖象上0180度之間反向轉動單位角度的倍數角度下的顆粒邊界數目。
　　FRY法測應變的使用
　　運行StrucKit軟件，在任務窗口中選中FRY法測應變上面的圖標，然后單擊確定。進入FRY測應變窗口。
　　在FRY法測應變窗口中，打開文件/數據文件菜單，進入打開數據文件窗口，可以在窗口中改變目錄以便進行文件的選取，該窗口可以輸入的數據文件格式有：*.txt;*.dat等。選中需要使用的中心點坐標數據文件，單擊打開按紐，返回上層窗口。
StrucKit
　　網格法測應變場的使用
　　運行StrucKit軟件，在任務窗口中選中網格法測應變場上面的圖標，然后單擊確定。進入網格法測應變場窗口。
　　在網格法測應變場窗口中，打開文件/打開數據菜單，進入打開數據文件窗口，可以在窗口中改變目錄以便進行文件的選取，該窗口可以輸入的數據文件格式有：*.dat;*.txt等。選中需要使用的網格法變形前與變形后的坐標點數據文件，單擊確定按紐，返回上層窗口。
　　產狀優勢方位的使用
　　運行StrucKit軟件，在任務窗口中選中產狀優勢方位上面的圖標，然后單擊確定。進入產狀優勢方位窗口。產狀優勢方位窗口中，打開文件/數據文件菜單，進入打開數據文件窗口，可以在窗口中改變目錄以便進行文件的選取，該窗口可以輸入的數據文件格式有：*.txt;*.dat等。選中需要使用的構造面理或線理數據文件，單擊打開按紐，返回上層窗口。
　　節理玫瑰花圖的使用
　　運行StrucKit軟件，在任務窗口中選中節理玫瑰花圖上面的圖標，然后單擊確定。進入節理玫瑰花圖窗口。
　　在玫瑰花窗口中，打開文件/數據文件菜單，進入打開數據文件窗口，可以在窗口中改變目錄以便進行文件的選取，該窗口可以輸入的數據文件格式有：*.txt;*.dat等。選中需要使用的節理數據文件，單擊打開按紐，返回上層窗口。
　　運行StrucKit軟件，在任務窗口中選中巖組圖上面的圖標，然后單擊確定。進入巖組圖窗口。
　　巖組數據也可以直接在巖組圖窗口上的表格內輸入，打開菜單操作/產狀數據可以切換到表格界面。輸入完后，打開菜單操作/選項，進入巖組選項窗口，完成窗口內的輸入，見圖四。數據與得到的極點圖或極點等密圖可用菜單文件/保存數據與文件/保存圖象進行保存?？捎貌藛挝募?打印圖片在程序中直接打印圖片。
　　三點法求產狀的使用
　　運行StrucKit軟件，在任務窗口中選中三點法求產狀上面的圖標，然后單擊確定。進入三點法求產狀窗口。
　　在三點法求產狀窗口中，可以直接輸入面狀構造的三個控制點坐標，也可以單擊打開按紐從文本文件輸入控制點坐標。單擊計算按紐進行計算，可以在產狀欄中輸出計算結果。單擊保存按紐可以保存坐標點數據和計算結果。
　　巖層真厚度的使用
　　運行StrucKit軟件，在任務窗口中選中巖層真厚度上面的圖標，然后單擊確定。進入巖層真厚度窗口。
　　在巖層真厚度窗口中，填入各項數據后，單擊巖層真厚度按紐，可以直接計算出巖層真厚度，并顯示在巖層厚度一欄中，單位與輸入的測線斜距一致。
　　線條曲率的使用
　　運行StrucKit軟件，在任務窗口中選中線條曲率上面的圖標，然后單擊確定。進入線條曲率窗口。
　　條曲率窗口中，打開操作/圖象二值化菜單，對線條圖象進行二值化，以便進行線條的追蹤與擬合。在圖象二值化閥值窗口中，輸入閥值（0255），一般取128；如果圖象顏色過淺，閥值就偏大一些，可以取200。實際操作中可以多試幾次。
　　褶皺流變計的使用
　　在褶皺流變計窗口中，打開文件/打開數據菜單，輸入能干層褶皺四分之一波長三等分點Y坐標值以及褶皺弧長、波長和平均厚度等參數。
