dragonhd是一款非常實用的項目硬件檢測工具。軟件能快速定位焊接不良的顆粒如4*8的顆粒可定位到具體某顆焊接不良。這提供一種無需下載固件，即可快速對硬件進行檢測、診斷的工具手段。調試問題便捷，對DRAM不穩定的板卡，工具端迭代修改參數測試，較上系統驗證節省90%的時間。非常實用的一款軟件，如果您有需要可以在jz5u下載這款dragonhd。

工具局限性

因為測試時間短無法 cover 到所有不穩定的 case，這些 case 可能需長時間老化測試才能暴露問題，
所以本工具不能代替 DRAM 老化測試。
工具主要測試的是 DRAM 的 IO 性能，對 DRAM 內部 CELL 的物理特性測試有一定局限性(這部分
測試主要靠 DRAM 原廠保證)，所以測試工具如作為黑片篩選有一定風險。

使用說明

打開工具后，界面可分為4個區域，
區域1：操作區，工具的基本操作包含設置DDR clk頻率，設置循環次數和啟動／停止測試。
區域2：平臺用例區，選擇平臺后該區域顯示選定平臺的所有用例，用戶可屏開，收縮和勾選需要測試的用例。
區域3：測試信息區，該區域顯示設備測試進度，測試狀態，測試結果和過程日志信息。
區域4：軟件功能區，包含的操作包含打開配置模版，保存配置模板，更新升級，退出軟件。
勾選平臺／用例：點擊平臺下拉選擇框選定要測試的設備平臺，區域2將顯示選定平臺的所有用例，用戶勾選所需測試的用例后，點擊啟動按鈕工具即進入設備檢測狀態。：
插拔設備
工具進入設備檢測狀態后即可插入待測試設備，樣機按量產方法使設備進入測試狀態，運行前必須不能同時運行其他燒錄工具如phoenixsuit。首次使用的USB接口將會被記錄關聯，最多關聯16個USB接口，用戶必須在USB接口首次關聯后記下USB口與設備號的關聯ID，并在USB接口標記該ID號，如下圖插入設備后被關聯的設備ID為1（設備1的顯示由灰變黑），即在該USB接口貼上標號：1。此后從此USB接口插入的設備信息都將記錄在設備1一行。
注：USB接口的關聯與機器相關，如需將工具打包發送或者需要清空關聯信息重新關聯，請退出工具并刪除工具目錄下名為fels. bin的文件。

工具優勢

測試便捷:裸板連接 USB 即可測試。
快速定位硬件連通性:能快速定位焊接不良的顆粒(如 4*8 的顆?？啥ㄎ坏骄唧w某顆焊接不良)。
測試時間短:1MIN 可測試完一個 loop，可迅速測試出穩定性一般的 case(這些 case 上系統老化測試
可能需要幾小時才能 detect 出)。
調試問題便捷，對 DRAM 不穩定的板卡，工具端迭代修改參數測試，較上系統驗證節省 90%的時
間(上案桌系統修改參數驗證一輪短則 10 分鐘長則幾小時，工具端不到 3 分鐘)。

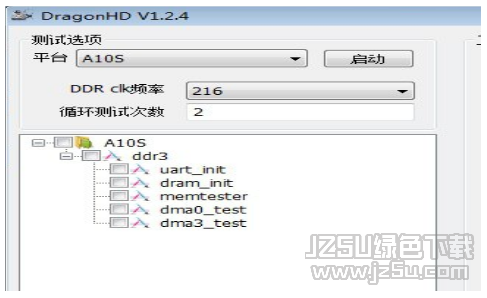

軟件截圖
