使用指南

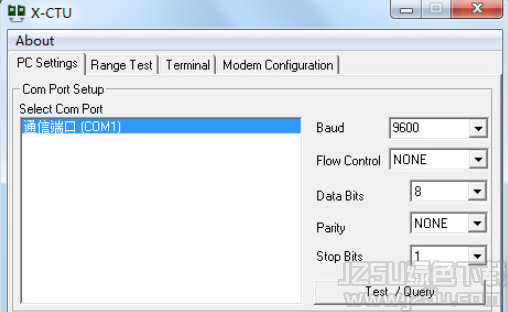

　　將XBee模塊通過串口與PC相連，使用XCTU對模塊進行測試、修改參數，首先搜索與PC連接的XBee模塊，默認波特率為9600

　　成功添加X(jué)Bee模塊后選中XBee模塊可以獲取到該模塊對應的配置參數并進行修改

　　通過修改CE、SM和AP的值可以改變XBee模塊的ZigBee設備類型和操作方式。當然，也可以手動向XBee模塊的串口發送AT指令來修改參數

　　在配置完XBee模塊的參數后，我們進行XBee模塊的組網通信，以兩個XBee模塊為例，一個設置為協調器，一個設置為路由器，都為transparent操作模式，設置DH和DL的值為目的地址(接收數據的XBee模塊的MAC地址，即SH和SL的值)，如果發送的目的地址為協調器，也可以設置DH和DL為0。上電后XBee模塊會按照配置的參數自動完成ZigBee的組網。使用XCTU分別打開協調器和路由器的串口連接，向路由器串口發送數據，可以在協調器的串口觀察到路由器發送過來的數據，說明組網通信成功

　　當然，可以使用更多的XBee模塊，組成一個多跳的ZigBee網絡，網絡中的XBee節點只要配置目的地址為任何一個在ZigBee網絡中存在節點的64位MAC地址，就可以將數據通過ZigBee網絡送達，組網和多跳路由的功能將由XBee模塊自動完成。需要注意的是，如果一個XBee路由器節點之前已經接入過其他的ZigBee網絡，那么他的PAN ID將始終保存，這樣就無法再加入其他ZigBee網絡，即使斷電重啟也不會改變，需要使用ATNR0命令來退出之前ZigBee網絡，之后就可以自動搜索加入新的ZigBee網絡了。
