AT7456字庫編輯工具是一款小巧實用功能強大的字庫通用編輯器。這款軟件有很多的功能，比如字符的移動，保存圖像到字庫，在字符繪制框中,選擇相應的工具在字符編輯窗口中等。感興趣的用戶可以到j(luò)z5u來下載AT7456字庫編輯器。

軟件說明

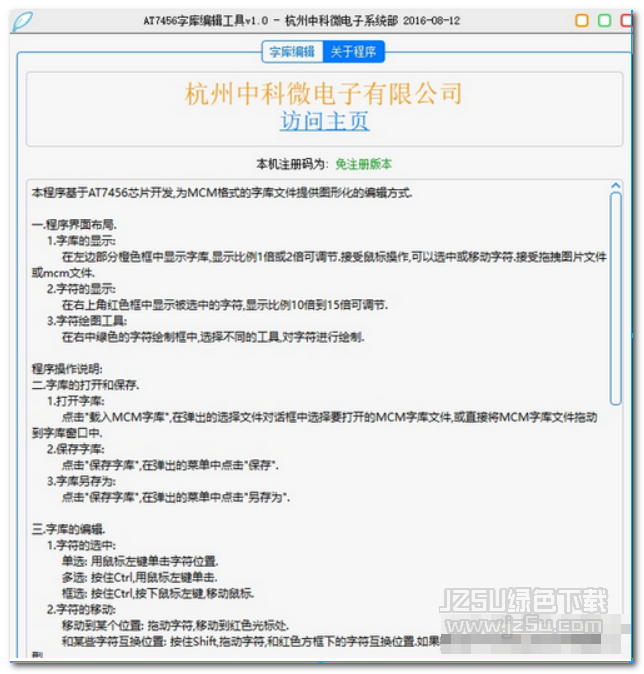

本程序基于AT7456芯片開發,為MCM格式的字庫文件提供圖形化的編輯方式。

操作說明

字庫的打開和保存

打開字庫:

點擊"載入MCM字庫",在彈出的選擇文件對話框中選擇要打開的MCM字庫文件,或直接將MCM字庫文件拖動到字庫窗口中

保存字庫:

點擊"保存字庫",在彈出的菜單中點擊"保存"

字庫另存為:

點擊"保存字庫",在彈出的菜單中點擊"另存為"

字庫的編輯

字符的選中:

單選: 用鼠標左鍵單擊字符位置

多選: 按住Ctrl,用鼠標左鍵單擊

框選: 按住Ctrl,按下鼠標左鍵,移動鼠標

字符的移動:

移動到某個位置: 拖動字符,移動到紅色光標處

和某些字符互換位置: 按住Shift,拖動字符,和紅色方框下的字符互換位置如果移動多個字符,此方式保持字符陣型

字符的修改:

在字符繪制框中,選擇相應的工具在字符編輯窗口中,進行繪制操作

保存圖像到字庫:

圖片支持BMP,JPG和PNG格式,推薦使用1:1的黑白灰三色圖片對于較大圖片,將裁剪到字庫大小

添加圖片: 點擊"添加圖片"按鈕,在彈出的選擇文件對話框中選擇要打開的圖片文件,或直接將圖片拖動到字庫窗口中

編輯圖片: 添加圖片之后,在字庫上會出現圖像和圖像編輯窗口

圖片移動: 選擇抓取工具,然后拖動圖片到合適位置

圖片放縮: 將光標移動到圖像右下角的調整圖標上,當光標變形為調整光標時,點擊鼠標左鍵,移動調整圖片大小

圖片顏色匹配: 選擇吸管工具,分別吸取對應于白色,灰色,黑色的圖片顏色

微調圖片: 對于某些不滿意的地方,可使用涂改工具,選擇合適顏色,進行涂改

撤銷和重復: 點擊"撤銷"和"重復"按鈕

保存圖像: 點擊"保存圖像"按鈕,或點擊圖像左上角的圖標

放棄保存圖像: 點擊"刪除圖像"按鈕,或點擊圖像右上角的圖標

字庫的撤銷和重復:

點擊"撤銷"和"重復"按鈕

字庫顯示比例:

點擊"2倍"或"1倍"按鈕

軟件布局

字符繪圖工具:

在右中綠色的字符繪制框中,選擇不同的工具,對字符進行繪制

字符的顯示:

在右上角紅色框中顯示被選中的字符,顯示比例10倍到15倍可調節

字庫的顯示:

在左邊部分橙色框中顯示字庫,顯示比例1倍或2倍可調節接受鼠標操作,可以選中或移動字符接受拖拽圖片文件或mcm文件

其它說明

圖像保存到字庫時的顏色替換機制:

在圖片編輯窗口的顏色替換框下方,可以設置匹配容差:n

顏色默認為是灰色,然后進行以下處理:

顏色的透明度小于n,被認為是灰色

顏色的灰度值大于等于(255-n),被認為是白色

顏色的灰度值小于等于n,被認為是黑色

使用吸管工具替換圖像顏色的機制:

在圖片編輯窗口的顏色替換框中,有3個吸管工具,分別對應于白,灰,黑三種顏色

點擊選中某個吸管工具后,對要編輯的圖像的某個部位進行點擊吸取,就能將該部位下的顏色:color_x替換成該吸管工具對應的白,灰或黑色

不僅如此,在圖片編輯窗口的顏色替換框下方,可以設置匹配容差:n

灰度值在color_x的灰度值正負n之內的所有顏色,也都會被替換成該吸管工具對應的白,灰或黑色
