SP META Tool是一款非常實用的手機測試工具。該軟件支持BT Tool、GPStool、Sensor Tool、DVB Tool等等測試，可選擇USB或COM端口，讓你可以很好的進行手機的測試。軟件的操作十分簡單，即使是新手用戶也可以很快上手。如果您有需要可以在jz5u這款SP META Tool。

使用說明

一、建立連接

首先用串口線將手機和電腦連接，用RF Switch將手機和CMU連接，手機要求電池在位，不開機。

打開META

SP META Tool(手機測試工具)

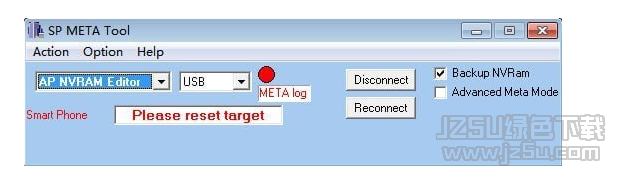

1、選擇串口線的端口為USB;2、點擊Disconnect;3、點Reconnect;4、對手機上電

稍等幾秒后若連接成功則端口顯示為灰色(注意：必須按照1234的順序執行)，如下圖

SP META Tool(手機測試工具)

二、檢查手機各部分是否OK

WIFI部分：

點擊左邊紅色方框中的下拉菜單，選擇WIFITool，彈出下圖：

選擇Channel/TX，Rate：802.11b(1M-11M)，802.11g(6-54M)選擇一個即可，然后點擊Go:

SP META Tool(手機測試工具)

SP META Tool(手機測試工具)

BT部分(和WIFI共電路，如果WIFI調試oK，則可直接測試MT)：

用步驟完成TX部分調試：

SP META Tool(手機測試工具)

1.選擇發射模式

2.選擇 single frequency(CH 1-78)

3.選擇包類型，如圖。

4.設置7為最大功率

5.查詢下BT地址，OK繼續。

6.Start，查看儀表。

GPS部分;

在CNR測試模式，我們需要信號源Agilent E4438C設置Gps信號(1575.42MH

z)信號強度為-130dBm，我們檢查其CNR在40+/-5dB-H左右。
