ArduinoScratch是一款簡單易用的圖形化編程工具。想要更好的編輯圖形化嗎？那么就來看看這款A(yù)rduinoScratch。該款工具基于Scratch2.0 和Arduino 進行二次開發，完全針對中小學生的學習能力自主研發的編程教育軟件，用戶可以使用鼠標通過拖動語句模塊來進行編程，輕松設計游戲和動畫效果。歡迎喜歡的玩家前來體驗！

功能特點

　　1、制作游戲

　　制作自己的游戲，然后用傳感器、實物甚至身體來控制游戲。

　　2、藝術創作

　　運用自己的想象力，利用傳感器和其他硬件手段完成藝術創作。

　　3、控制機器人

　　控制機器人，或者讓機器人學會自己思考和完成任務。

　　4、基于Scratch

　　基于由MIT Media Lab開創，已被諸多學校采用的Scratch開發。構成程序的命令和參數通過積木形狀模塊來實現，用鼠標拖動模塊即可完成編程，操作簡易。

　　5、控制機器人與Arduino

　　增加Arduino模塊，實現了使用Scratch圖形化編程模式完成Arduino機器人的程序編寫，讓小想法實現為大創意。

　　6、增加中文字體

　　除了已有的英文字體外，我們還增加了中文字體，并增加了更改字體大小的功能。

使用方法

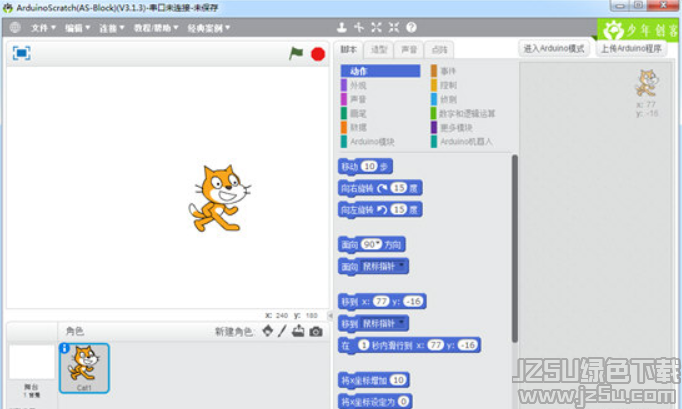

　　一、進入ArduinoScratch主界面

　　二、與測控板連接交互

　　ArduinoScratch 除了能制作 Scratch 動畫類作品外，還能與物理世界進行交互及控制機器人。

　　當需要與物理世界進行交互時，需要進行以下幾個步驟：

　　1、如果你是第一次使用 ArduinoScratch，需要在連接菜單下選擇驅動安裝。這個操作會安裝讓電腦與機器人溝通的必要軟件。

　　2、將測控板用 USB 數據線與電腦的 USB 接品進行連接，然后點擊 ArduinoScratch 中的連接菜單，會出現以COM開頭的項目，選擇新增加的 COM 串口。

　　重要提示：如果連接菜單下有多個COM開頭的項目，可以先拔開測控板與電腦連接的 USB 數據線，再查看連接菜單，紀錄下斷開連接時的 COM 項目，然后再將測控板與電腦連接，再一次查看連接菜單，查看新增加的 COM 項目，該項目即為測控板相關聯的 COM 串口。先擇它就對了。

　　3、選擇正確的 COM 串口后，從連接菜單中選擇上傳固件項目，直至提示上傳成功。這樣，你手上的測控板就能跟電腦進行交互溝通了。

　　三、把程序到 Arduino 主控器

　　當需要 Arduino 程序來控制機器人時，同樣需要先讓測控板與電腦進行連接，并選擇相應的COM 串口。

　　在編寫 Arduino 程序時，我們需要在腳本菜單下的Arduino 模塊語句塊中拖拽出Arduino程序模塊Arduino機器人編程軟件(ArduinoScratch)。

　　如需要點亮測控板上的 LED 燈，可以編寫如下圖所示的程序。最后上傳 Arduino 程序。

　　上傳 Arduino 程序的方法有以下幾種：

　　1、將鼠標放在Arduino 程序模塊上方并右擊，選擇上傳 Arduino 程序，直至上傳成功；

　　2、選擇連接菜單下的上傳 Arduino 程序，直至上傳成功；

　　3、點擊腳步區上方或編輯菜單下的進入 Arduino 模式，

　　進入 Arduino 代碼模式窗口，如下圖所示，選擇代碼窗口上方的上傳 Arduino 程序 ，直至上傳成功；

　　四、Scratch 模式與 Arduino 模式

　　Scratch 模式：

　　在 Scratch 模式下，測控板和 Arduino 主板必須連接電腦使用，并且需要先進行上傳固件，你可以用 Scratch 語句模塊來制作圖形和游戲，使用綠旗的方式來啟動程序，讓 Scratch 能與物理世界進行交互溝通。

　　Arduino 模式：

　　在 Arduino 模式下，程序會被上傳到機器人的大腦測控板或 Arduino 主板上，此時機器人被所的程序所控制著。但是，你不能用 Scratch 的圖開指令，因?yàn)楣碳绦蛞驯桓采w，測控板或Arduino 主板已經不再連接電腦了，無法進行交互溝通。

　　切換模式：

　　你可以通過點擊腳步區上方或編輯菜單下的進入 Arduino 模式或返回 Scratch 模式來自由切換相應的模式狀態。

　　重要提示：并不是所有的語句模塊都能在 Arduino 模式下使用，比如 Scratch 角色會用到的：動作、事件、外觀、聲音、偵測、畫筆、鏈表與及控制模塊中的克隆等。

更新日志

　　V3.1.3

　　1、更多模塊功能優化，支持子程序多方式嵌套使用；

　　2、優化代碼模式規則匹配，讓代碼結構更加清晰；

　　3、數字運算模塊函數功能修復；

　　4、新增2.4G功能模塊；

　　5、新增上傳時COM口功能體驗；

　　6、軟件升級功能優化；

　　7、修復部分bug
