曲面生成幫是一款非常實用的曲面生成軟件。軟件運用了函數輸入生成曲面的模式來進行曲面的生成，只需要記住常用的曲面數學表達式以及個人數學創造力就可以輕松進行曲面生成，支持把數據導入PROE或UG。非常不錯的一款軟件，如果您有需要可以在jz5u下載這款曲面生成幫。

使用步驟

（完成3個模塊的填寫或選擇）
（坐標系為右手系，X軸向右，Y軸向上，Z軸與觀察方向相反，限定Z>0，X>0）
1.以冪函數輸入的形式為例。完成函數X項與Z項指數、系數及常數的輸入，確定函數類型，完成根號情況選擇。以一個橢球面（部分）表達式為例：y=√(-0.44*x^2-4*z^2+4)。
X項與Z項指數輸入2
X項函數系數輸入-0.44
Z項函數系數輸入-4
X項與Z項常數輸入0
Y項常數輸入4
函數類型選擇：X項與Z項都選擇冪函數
根號情況選擇：含X項與含Z項整體根號情況為不選擇，Y項根號為選擇
2.完成圖像的空間位置確定，6準確描述圖像的取值范圍。
X軸方向上平移值為0
Y軸方向上平移值為0
Z軸方向上平移值為-1（Z<0部分的圖像無法顯示，所以要進行平移）
以平移后的圖像為準，X軸上取值范圍為0~2.9（輸入2.9）
首相起點值0.1（Z1）（首相即截面X=0與曲面相交所得平面曲線）
首相終點值1.9（Z2）
注:0<Z1<Z2

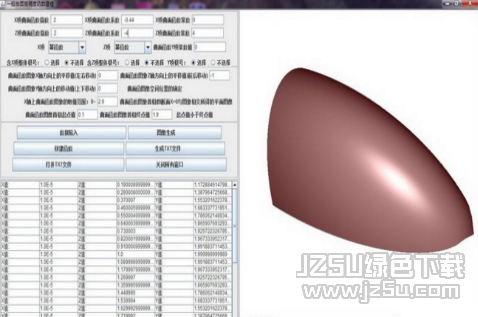

3.點擊數據輸入，完成上述數據的輸入，再點擊圖像生成，生成圖象。然后單擊生成TXT文件，在D盤目錄下生成一個相關數據文件夾，可點擊打開TXT文件查看數據(新文件數據會自動覆蓋以前生成的數據，及時另行保存)，可自行根據需要編寫windows批處理文件將其改寫為ibl或dat格式，以方便導入proe或ug使用。
支持冪函數形式的復合函數的輸入，以y=√(1+(cosx)^2)+z為例：
1.X項指數輸入2，Z項指數輸入1
X項與Z項系數都輸入1
X項常數輸入1，Z項與Y項常數輸入0
X項函數類型選擇余弦函數，Z項選擇冪函數
含X項整體根號情況為選擇
含Z項與含Y項整體根號情況為不選擇
2.所有平移值都為0
X軸上0~3.14
首相起點值0.1，終點值3.0
3.數據輸入，生成圖像和文件。
注:點擊圖像生成之后生成圖象，可能由于顯示范圍的原因需用鼠標調整圖像位置和大小才能看到圖像，如果調整之后依然無法看到圖像，請檢查所生成的數據是否有意義。因機能不同，首次運行軟件可能需要等待一定的時間。遇殺毒軟件殺毒請?zhí)砑有湃巍?/p>
