Diagnostic Tool是一款非常好用的TSC打印機設置軟件。如何設置TSC打印機呢？那么就來試試這款Diagnostic Tool。該款工具它要分為【打印機設定】【檔案管理】【點陣字工具】【通訊工具】四部分的功能。其中常用功能為【打印機設定】。雖然運行內存小，但是功能卻很強大，使用起來也方便，有需要的小伙伴歡迎下載使用！

軟件介紹

這是用來幫助診斷iis/COM+等應用假死、性能差、內存泄露及碎片和崩潰等問題的工具。Debug Diagnostic Tool用這個可以自動抓取 并且自帶分析功能 非常方便 支持各種操作系統 解決上面只能08的問題.其次,是分析系統問題，有的時候非常復雜，因為有可能會遇到不是代碼引起的,這個時候一定要利用好windows自帶的性能檢測。目前針對所有的TSC型號的條碼打印機都適用。它主要分為【打印機設定】【檔案管理】【點陣字工具】【通訊工具】四部分的功能。其中常用功能為【打印機設定】

功能介紹

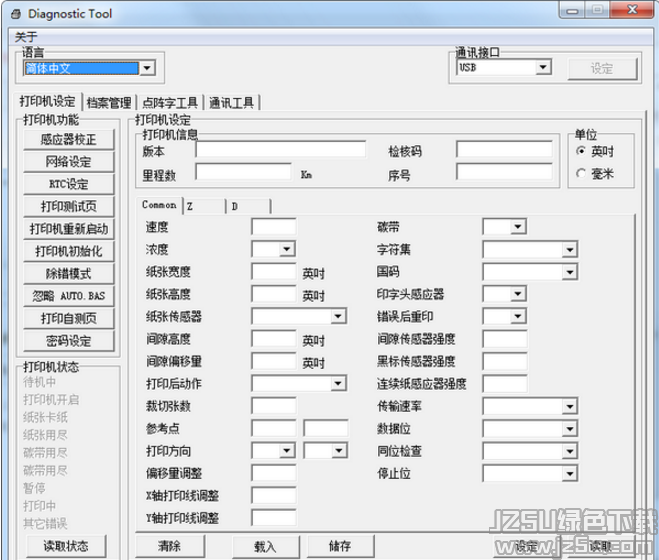

基本設置

通訊接口

其中選擇COM或ETHERNET后，需對其進行相應設定;而打印機的LPT為單向裝置，故不能用于回傳打印機。

• COM端口設定

對電腦端口設定，參數須與打印機一致，才可與打印機連接。

• ETHERNET端口設定

打印機功能

• 感測器矯正：校正間隙或黑標感測器

• 網絡設定：以太網的設定

• RTC設定：設定打印機RTC時間參數

• 打印機初始化：恢復出廠默認值并重新開機

• 打印機重新啟動：重啟打印機

• 打印測試頁：打印測試頁

• 打印自測頁：打印自測信息

• 除錯模式：進入打印機偵錯模式

• 忽略AUTO.BAS：忽略AUTO.BAS檔案

• 退出行模式：退出單行打印模式

• 密碼設定：規定當前界面下調整數據的密碼

打印機狀態

讀取當前打印機狀態

說明 : 由于打印機的 LPT 為單向裝置,故不能用于回傳打印機狀態, 當選擇 LPT 為傳輸界面時,讀取狀態 將無法執行

打印機設定

清除：將打印機設定區已顯示參數清除，便于再次讀取

載入：將已存儲的設置文件載入Diagtool中并顯示

儲存：將當前設置參數以.dcf格式文件進行保存

設定：將當前參數寫入連接的條碼打印機中

讀取：將當前連接的打印機設置參數讀入Diagtool并顯示在印表機設定區

使用說明

通訊工具

• 點擊傳送檔案，將向打印機傳送電腦上存儲的文件。

• 點擊傳送數據，將會將中間空白區域的編輯區的TSPL命令傳送至打印機立即執行。編輯區提供12個編輯板塊，便于不同程序命令編輯。

• 點擊載入，會將存儲在電腦上的以.txt文件形式存儲的程序命令在編輯區顯示出來，以便對程序進行修改

• 點擊儲存，將會將中間空白區域的編輯區的TSPL命令以.txt格式存儲到電腦上。

打印點陣字

步驟1：確認DiagTool已連接

• 選擇通訊界面(如右圖中右上角紅色標記處)，即選擇與打印機連接的端口

• 點擊印表機設定讀取狀態(如右圖左下角紅色標記處)，若印表機狀態顯示待機中，說明正常，若提示錯誤，請關閉該工具，檢查打印機連接后重新操作。

• 點擊讀取(右下角紅色標記處),若顯示打印機相關參數，說明連接正確，若提示錯誤窗口，請關閉該工具，檢查打印機連接后重新操作。

步驟2：選擇字型

• 點擊點陣字工具

字型選擇中字型編碼選擇亞洲字型編碼。

• 字型字距選擇固定字距。

• 內存裝置選擇FLASH

• 字型選擇選擇欲打印字型，如此處選擇Windows字SimSum。

• 仍在點陣字工具亞洲字型編碼中根據需要選擇亞洲字型編碼，此處選擇簡體中文

步驟3：下載字體

設置完畢后，點擊如圖紅色標記處傳送字型文件，將字體下載至打印機Flash中。

步驟4：查看已下載字體

• 方式一：

DiagTool的檔案管理

檔案信息，選擇內存裝置為FALSH，點擊讀取，可以查詢字體FONT001

• 方式二：通過打印自檢信息也能檢測到所下載的字體文件信息。

步驟5：打印測試

DiagTool的通訊工具，用TSPL指令中的TEXT測試該字體效果

打印結果
