蒸汽管道網水力計算是一款方便快捷功能強大的水力計算專用工具。蒸汽管道網水力計算電腦軟件可依據客戶填好的數據信息迅速測算每個支管總流量、全自動累積負責人總流量，輕輕松松測算蒸汽比容。

蒸汽管道網水力計算詳細介紹

蒸汽管道網水力計算電腦軟件，鍵入熱原工作壓力、溫度、客戶序號、客戶負載、管段距離，可全自動找尋比較遠客戶，測算個各支管總流量、全自動累積負責人總流量，依據容許壓力降全自動挑選管徑，測算各節點蒸汽工作壓力，溫度、管道熱損害、蒸汽比容等。

蒸汽管道網水力計算使用說明書

雙擊鼠標 QWJS7.EXE 將出現“汽網水力計算”的頁面，再按以下流程實際操作：

a. 先實行“填好數據信息”，系統軟件將提醒“鍵入文件夾名稱”

如鍵入的文件夾名稱已存有，則程序流程先讀取該文件，將文檔中的值做為卻省值，客戶可在這個基礎上改動，如鍵入的文件夾名稱已存有，但此文檔并不是水力計算的數據庫文件，程序流程讀取該文件時將會錯誤，這時應換一個文件夾名稱。

鍵入的文件夾名稱如沒有后綴名，系統軟件將全自動再加.txt的后綴名，隨后，系統軟件將提醒你鍵入以下數據信息：

熱原工作壓力， 溫度 ，部分阻力換算指數

節點數， 管路數

第一根管路管徑，另外應用指數，長短，部分阻力劑量長短，起止節點，停止節點

第二根管路管徑，另外應用指數，長短，部分阻力劑量長短，起止節點，停止節點

節點序號，相對的節點負載(t/h)

節點序號，相對的節點負載(t/h)…

針對己知管徑的管路(原來管路)要填其公稱壓力管徑；針對不明待求的管徑，填0；針對己知管徑的管路系統軟件將按其管徑進行水力計算；針對不明待求的管徑的管路，系統軟件將進行全自動挑選管徑。

節點序號要求：熱原序號一定為0，其他節點但是隨意撰寫(只有是大數字)，提議，先編負責人，后編支管；開始所填的節點數是包含主熱原以內的全部節點。

節點負載：指排出要測算的管道網的負載，也即客戶負載，不包括從負責人流入支管的負載。

另外應用指數：當鍵入的節點負載為各客戶的較大負載時，測算管路時要考慮到另外應用指數，針對只聯接一個客戶的支管而言，該指數相當于1，針對主管而言，該指數應低于1。

管道的部分阻力劑量長短可按具體情況填好，還可以填為0，當管道的部分阻力劑量長短填0時，該管道的部分阻力換算長短按開始填好的部分阻力換算指數全自動測算，因此，部分阻力換算指數應填管道網中絕大多數管路取于的部分阻力換算指數，那樣，絕大多數管道的部分阻力劑量長短就無需一一算出，立即填0 就可以。

假如客戶想對本剛剛填寫的數據信息進行改動，可點取“改動數據信息”按鍵，隨后，選擇文件夾名稱，進行改動。

b. 實行“運作”

系統軟件將提醒鍵入數據信息文件夾名稱：這時你鍵入剛剛撰寫好的數據信息文件夾名稱;

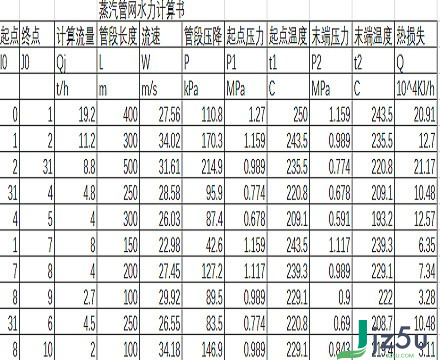

c.數值帶來“數據信息文件夾名稱_out.txt”的文檔，客戶能用文本文檔開啟，如想再加報表，能用Excel開啟此文檔，設備會全自動再加報表，或是把數據信息黏貼到word文本文檔中，選定要插入表格的數據信息，插上報表。

數值中，管段總流量 水流量有正負極之分，如物質是以節點1流進2，則從節點1到2水流量為正，從節點2到1，水流量為負。

數值除帶來結果文檔外，還將測算得到的管徑更換原始記錄中管徑為0的標值，隨后帶來一個名叫“文件夾名稱 #.txt”的文檔，如客戶對數值不滿意，可調節該文件中的管徑，隨后，為此文檔做為原始記錄文檔，再次運作。
