公法線長度計算軟件是一款非常實用的公法線長度計算工具。這是一款齒輪計算公法線、量棒距及上下偏差計算工具。能夠幫助你更好的進行公法線長度的計算工作。讓你可以更好的進行工作，極大的增加工作的效率。如果您有需要可以在jz5u下載這款公法線長度計算軟件。

測量關系

跨棒距和齒厚之間沒有直接的能用公式表示的關系。
量棒的的選取 一般是在不變位 的情況下，
內齒量棒直徑=1.467m
外齒量棒直徑=1.68m
m表示模數 注意兩點 1 .相切點在盡量靠近分度圓 2.棒外圓高于齒頂園，便于測量

測量方法

測量齒輪跨棒距M值或公法線長度W，是控制齒輪齒厚、評定合理齒側間隙和保證輪系正確嚙合傳動的重要檢測手段。
采用跨棒距M值和公法線長度W檢測的方法控制齒輪齒厚，同屬于接觸法測量。這種接觸測量既簡單又可靠，所以在4械零件幾何量的測量中廣泛應用。采用接觸測量法進行精密測量時，量具總是以面(平面或曲面)與被測量零件的表面(平面或曲面)相接觸.這種接觸形式的接觸應力較小。此外，在接觸測量中量具與被測零件表面之間是不允許相互嵌人的，而且零件尺寸的測量總是在靜止?fàn)顟B(tài)或相對靜止?fàn)顟B(tài)下進行的。根據以上基本原理，就可得知齒輪幾何量的接觸測量應滿足以下兩個基本條件。
①兩曲面(包括共扼齒面)相接觸時，接觸點必須有公法線。
②靜態下的接觸測量必須滿足力學上的靜力軍衡條件，即力平衡和力矩平衡，
ΕFi=O ΕMi =O (1-52)
對于標準漸開線齒輪，采用微米千分尺測量M和采用公法線千分尺測量W，能滿足以上兩項基本條件。對于非對稱漸開線齒輪跨棒距M的檢測，也同樣能滿足以上兩項基本條件;但公法線長度W的檢測就無法滿足第二個基本條件要求。因此，原則上不能采用公法線千分尺測量非對稱漸開線齒輪的W。但可以在萬能工具顯微鏡或投影儀上，進行非接觸式測量齒輪公法線長度W。

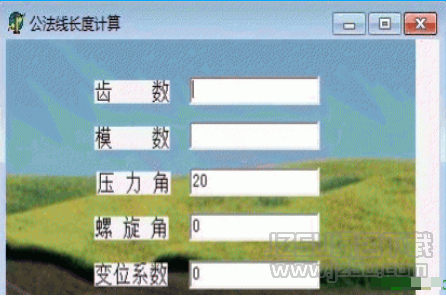

軟件截圖
