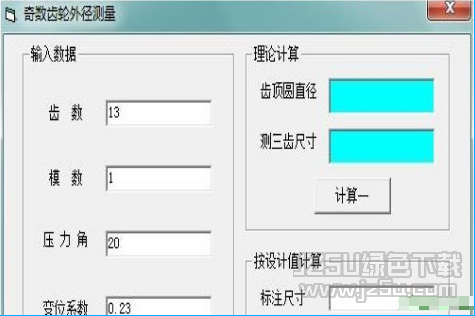

奇數齒輪外徑測量是一款非常實用的齒輪外徑測量工具。軟件適合計算標準齒輪的各種參數和精度誤差?？梢运阒饼X、斜齒的角度！如何可靠地測出奇數齒輪釣齒頂圓直徑，是一個重要問題，而這款軟件就可以幫助你很好的解決這個問題。如果您有需要可以在jz5u這款奇數齒輪外徑測量。

測量說明

一般資料中介紹的測t與換算方法。在測量奇數齒輪的齒頂圓時,因量具直接測量的尺寸不是齒頂圓直徑氏,而是一個齒的齒頂?shù)綄?duì)面的齒槽兩齒面與齒頂圓交點間的距離H。

測量方法

奇數齒輪的齒頂圓和偶數齒的測量方法不同，齒頂圓直徑等于輪轂孔徑加內孔壁到齒頂距離的2倍。知道齒頂圓直徑可查表求跨棒距，也可用一下方法：測量跨棒距首先要選擇量棒，量棒直徑精度很高一般在0.001mm，直徑的選擇一般是讓量棒和齒輪齒面接觸點在節圓附近，并且量棒要高出齒頂，經驗為模數的1.732倍（如果內齒1.414倍）可以在此尺寸附近用已有的量棒。如果偶數齒，對半均分齒數，奇數齒一邊多一個齒，另一邊少一個齒。然后用外徑千分尺測量量棒最高點之間的距離即可。<br> 注意：不同尺寸的量棒，跨棒距也不一樣，但是可以相互換算，所以如果圖紙要求用2.48的量棒，你有2.5的量棒，只需要換算一下2.5對應的跨棒距就可以用2.5的量了，特殊情況下如果量棒和齒根有干涉的話，需要將量棒一半削扁，也就是說把量棒做成大半個圓柱，只要接觸齒面的位置是圓柱面就可以了，削扁厚度以情況定。
