linkboy是一款非常實用的圖形化編程仿真平臺軟件。你還在為沒有好的圖形化編程軟件而苦惱嗎？小編推薦你使用這款軟件！軟件是開源的，可以使用，非常適用于中小學開展創客教育以及編程工作。它擁有所見即所得的可視化操作界面以及獨特的模擬仿真功能，是一款集Arduino圖形化編程以及Arduino仿真功能于一身的編程仿真平臺，強大的仿真功能可以讓你快速進行編程的排錯并可以及時發現搭建錯誤，使用這款編程工具可以讓編程人員更好地進行編程工作，可以及時查找錯誤，大大提高編程效率。并且軟件的操作十分簡單，即使是新手用戶也可以很快上手。非常不錯的一款軟，如果您有需要可以在jz5u下載這款linkboy。

使用教程

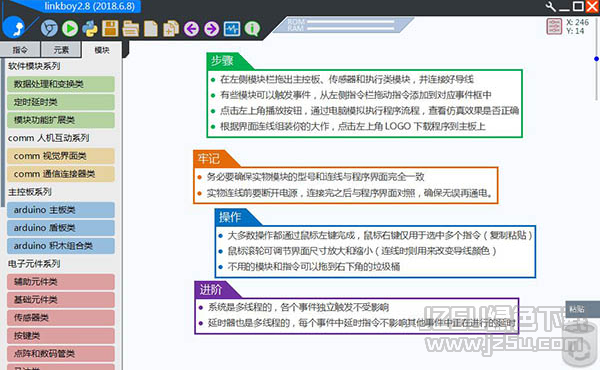

我們首先學習了解linkboy編程軟件的使用方式。我們先做一個閃燈程序體驗一下。程序效果是arduino主板控制一個LED燈，通過程序邏輯控制LED燈點亮、熄滅，反復不停，實現閃爍效果。運行軟件，點擊naono-UNO轉接板添加到界面

一、尋找指示燈模塊
1、指示燈模塊在電子元件系列里邊的基礎元件類，共有紅黃綠藍紫和白等6種顏色的指示燈，選擇一個指定顏色的燈，鼠標左鍵點擊可以添加到編程界面中。

2、鼠標左鍵點擊指示燈模塊可以添加到編程界面

二、尋找限流電阻
1、LED指示燈不能直接連接到主板上，需要通過一個限流電阻降低電流。限流電阻在電子元件系列里邊的輔助元件類，共有限流電阻和分壓電阻兩種。鼠標左鍵點擊可以添加到編程界面中。

2、鼠標左鍵點擊限流電阻可以添加到編程界面

三、指示燈模塊連線
指示燈模塊拖進來后我們需要把它和主控板連接起來。鼠標放到指示燈模塊的端口上，界面會給出提示線條，根據提示線條任意連接即可。

四、尋找延時器模塊
1、我們已經把指示燈模塊拖進來并連接好，那么要做一個每秒鐘閃爍一次的閃爍燈，我們還需要時間相關的模塊。這個時間模塊就是延時器，它在軟件模塊系列里邊的定時延時類。鼠標左鍵點擊可以添加到編程界面中

2、鼠標左鍵點擊延時器模塊可以添加到編程界面

五、添加事件框
1、我們所需的模塊已經全部添加完成，那么接下來就可以開始添加事件框了，只需鼠標點擊模塊，在彈出的右側窗口中，選擇初始化或者反復執行。當對應的事件發生時，系統就會執行事件框里邊的程序指令。

六、編輯程序邏輯
·添加完事件框之后，那么接下來就可以開始添加和編輯指令了。添加指令有三種方法：
·通過點擊左側指令欄的模塊類功能指令
·點擊已存在指令左側的小箭頭會復制出一條相同的指令
·通過鼠標右鍵選中多個指令后，點擊軟件右側備份按鈕可以復制選中的指令

七、程序下載驗證
當我們編輯好程序之后，就可以開始硬件搭建了。按照軟件里的連線，連接好硬件模塊，然后點擊軟件左上角的LOGO出現一個串口選擇框，點擊選擇帶有CH340字樣的串口，點擊開始下載等待進度條走完即完成。如果沒有CH340串口號出現，一般是電腦上沒有安裝過USB驅動。請按照下一頁步驟裝好驅動再開始下載。

八、安裝驅動
通常第一次安裝和運行l(wèi)inkboy，需要安裝驅動才能正常下載程序。點擊軟件左上角LOGO，在出現的下載框中點擊查看自帶驅動"，在出現的文件夾中找到如圖的CH340驅動程序，雙擊出現界面后，點擊安裝按鈕，稍等片刻彈出驅動安裝完成即可。如果安裝失敗，請查看電腦配置（32位，64位）及操作系統版本，上網搜索相對應的CH340驅動安裝。

更新日志

1、解決了一個BUG，舊版軟件打開一個文件并縮小界面后，再打開新的程序，左邊指令欄就變模糊了，新版已改正
2、界面的元素欄里邊部分元素的UI交互改進了一下
3、點陣編輯器改成了可以鼠標放縮，之前字體編輯改完了落下了點陣，這次直接基于字體的通用點陣顯示控件實現了

軟件特色

1、所見即所得的連接界面：確保您的實物模塊連接和軟件界面連線一致, 基于您的界面模塊連接, 軟件為您打包好全部底層資源
2、面向?qū)ο?事件觸發編程：基于傳感器事件觸發的編程方式, 選擇合適的指令去控制電子模塊, 構建邏輯流程實現作品功能
3、獨一無二的模擬仿真功能：無需下載至硬件, 可直接在軟件界面上模擬運行用戶的程序流程, 界面仿真直觀易懂
