Match up是由柴火創客打造的一款為Arduino兼容平臺產品所涉及的多功能圖形化編程工具。Match up完全獨立于Arduino IDE卻完美兼容各種類型的Arduino主控板，且涵蓋大量的電子模塊應用，可直接轉化生成文本化代碼，無需下載各種庫文件。在Match up的模塊拼接界面，你可以通過拖拉電子模塊進行硬件電路的連接；在邏輯拼接界面，你可以通過拖拉邏輯模塊進行程序的編寫。這種積木搭建式的拼接方法，讓硬件電路連接變得簡單，讓邏輯程序編寫不再?gòu)?fù)雜。Match up專注于訓練學生的邏輯思維，通過游戲抓住學生的興趣，讓學生在玩中學到知識。喜歡的用戶可以到j(luò)z5u來下載Match up。

使用方法

　　一、Matchup安裝步驟

　　第一步：在本站下載Match up軟件

　　第二步：安裝驅動程序

　　驅動在Matchup安裝文件里面的mainboard_driver文件夾里面

　　驅動文件夾內包含joint主控驅動文件（CH341SER）、Seeeduino主控驅動文件（seeed_usb_serial）等

　　連接電腦：

　　將joint主控或者Seeeduino主控通過USB連接到電腦

　　打開電腦的設備管理器，可以看到：

　　1、如果主控板是Grove joint（橙色的小盒子，2個接口）

　　注意：joint主控需要按一下上電開關。未正確上電時，主控左下角的綠燈會快速的閃爍；正確上電時，主控板上左下角的綠燈常亮，右下角的紅色LED燈閃爍。

　　點擊該端口右鍵，點擊更新驅動程序選擇正確的驅動文件夾

　　點擊瀏覽計算機以查找驅動程序軟件；點擊瀏覽（R）...

　　選擇正確的驅動文件，點擊下一步

　　安裝成功后，該端口前面的黃色感嘆號將消失，并且會在設備管理器的端口處顯示該端口及端口號。

　　2、如果主控板是Seeeduino（紅色的板子）

　　與joint主控的驅動安裝一致，點擊端口右鍵，更新驅動文件，選擇正確的驅動文件即可。

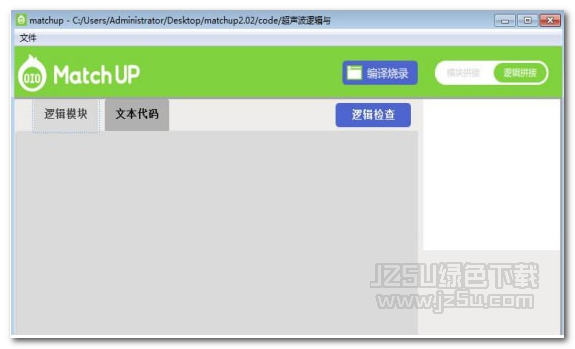

　　二、Matchup的使用方法

　　第一步：電子模塊的拖拉

　　以joint主控說明

　　在模塊拼接界面，將傳感器欄的電子模塊拖拉進輸入模塊，將執行器欄下的電子模塊拖拉進輸出模塊。例如，使用joint主控、按鍵模塊和紅色LED燈珠。

　　第二步：邏輯模塊的拖拉

　　在邏輯拼接界面，將電子模塊通過左邊的邏輯模塊中找到合適的邏輯語句拼接起來。如下圖，想要實現的功能是：當檢測到按鍵開關被按下，則點亮紅色LED燈珠；若按鍵開關未被按下，則不點亮紅色LED燈珠。

　　第三步：程序的編譯燒錄

　　點擊編譯燒錄，等待，當下面的進度條快要結束時，joint主控板上會有紅色燈閃爍，閃爍結束，軟件界面上會顯示編譯燒錄成功。

　　三、Matchup問題檢查步驟

　　若編譯燒錄失敗，需要先排查是否正確連接串口，是否正確連接上硬件，在使用joint主控時，是否有上電。其次判斷是否是其他問題。

　　若在安裝驅動時出現問題，可以嘗試關閉電腦的安全衛士軟件重新安裝。

　　具體的步驟如下：

　　第一步：Matchup主頁面上的com口是否選擇正確？

　　1、連接上主控

　　注意：使用joint主控時，需要按一下按鍵，才會上電，此時主控板上會有紅色LED燈閃爍。

　　2、打開設備管理器

　　單擊我的電腦/計算機鼠標右鍵，點擊端口

　　查看串口號是否與軟件上的串口號一致

　　第二步：驅動是否成功安裝？

　　1、打開電腦的設備管理器

　　2、查看驅動是否安裝成功

　　若驅動未安裝成功，電腦識別不了該端口設備，將會給該端口設備標記一個黃色的感嘆號。

　　3、安裝驅動

　　安裝步驟可參照Matchup安裝及使用方法。

　　第三步：USB線是否有問題？

　　檢查硬件電路的連接是否有問題，比如，接口松動。更換USB線，或者更換USB接口。

　　第四步：MatchUp的安裝路徑

　　把Matchup軟件安裝包放到桌面后再打開試試；

　　第五步：排除殺毒軟件的影響

　　把電腦的殺毒軟件（例如：360、電腦管家等）關閉后再打開試試；

　　第六步：主板上的電源電壓是否一致

　　檢查BaseShield板子上的電源撥動開關跟Seeeduino板子上的電壓撥動開關是否一致，一般都撥動到5v；

　　第七步：更換主控

　　更換另一個主控（最好是已經確認沒問題的主控）試下。

　　其他問題

　　1.若打開軟件，顯示不正常，例如顯示白屏（或者無任何顯示）?？赡苁秋@卡太舊，更換電腦試試；

　　2.若燒錄失敗，且已經排除了上列問題。用鼠標在軟件界面下方緩慢移動，當鼠標箭頭變成如下圖所示樣子

　　拉起狀態信息界面，如果錯誤信息如下圖：

　　解決方法是：

　　打開壓縮文件patch-matchup

　　將該目錄下的三個文件覆蓋掉matchUp軟件安裝目錄下的文件夾scripts里的文件（例如路徑：C:\Users\Administrator\Desktop\matchup2.02\tools\arduino-matchup\scripts）。

　　3、如果出現下面問題，重新刷新一下頁面即可；通過點擊右上角切換開關，切換一次即可，比如先點擊切換到模塊拼接，然后繼續點擊切換到邏輯拼接；
