使用方法

　　1、創建新工程

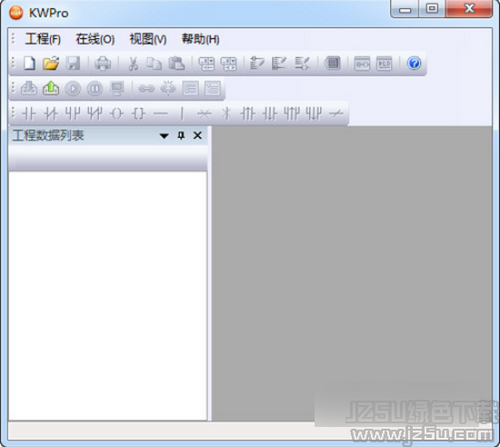

　　正確安裝后，從開始菜單中或桌面的快捷方式中，雙擊KWPro圖標啟動軟件，其主界面如下圖所示：

　　科威PLC編程軟件(KWPro)

　　啟動軟件后，首先需要選擇編輯程序的指令系及硬設環境。點擊工程菜單下的新建工程菜單項，軟件彈出下面的對話框：

　　科威PLC編程軟件(KWPro)

　　通過下拉框選擇所需的PLC指令系及PLC類型。選擇完畢點擊對話框中的確定按鈕，進入一個新工程默認的程序編輯狀態。如下圖所示：

　　科威PLC編程軟件(KWPro)

　　2、編寫梯形圖

　　編寫一個簡單的跑馬燈梯形圖，假設輸出端Y000至Y007分別控制八盞燈，該梯形圖作如下控制：八盞燈按照數值(0到255)的累加而交替被點亮，每次交替時間為1秒鐘（使用精度為100ms的計時器T10），當所有燈都被點亮?xí)r再一次從零開始循環。

　　梯形圖轉換正確后，才可以進行文件的保存。點擊工程菜單中的保存工程菜單項即可將當前編寫的程序進行保存。

　　3、梯形圖

　　在開始梯形圖到可編程控制器硬件前，需要建立和可編程控制器的通信鏈接。以串口方式通信為例：將串口連接線的兩端連接到計算機和可編程控制器上，如果不能和PLC通訊或者需要使用不同的通信速率，需要重新設置串口通訊參數。點擊菜單中的通信設置菜單項，會彈出如下圖所示的通訊設置窗口：

　　科威公司出產的PLC產品默認的串口參數設置如上所示，若無法與PLC進行通信，請更換COM口再試并且檢查連線是否正常。

　　在連通的前提下，點擊菜單中的PLC寫入菜單項，選擇的范圍(全部寫入)。梯形圖時，要求PLC必須處于停止?fàn)顟B(tài)。

　　根據具體的PLC產品類別的不同，使PLC處于停止?fàn)顟B(tài)的方式可能有所區別。比如LP2類型的PLC，需要撥動PLC面板上的撥碼開關；KP類型的PLC，則可點擊視窗上的停止按鍵或操作某些系統軟元件的數值即可使PLC進入停止?fàn)顟B(tài)。

　　4、進行元件監控

　　梯形圖完成后，先把撥動PLC的開關到運行狀態，然后通過菜單中的監控?cái)U(kuò)展到二級菜單中的元件監控，輸入想要監控的軟元件信息，就可以進行PLC內對應內存單元的監控。

　　可以看到接在輸出點Y000至Y007的八盞燈按照數值(0到255)的累加被輪流點亮。
