softMCCS是一款非常好用的EDID獲取軟件。如何獲取EDID呢？那就來試試小編帶來這款softMCCS。該款軟件通過鏈接可以讀取EDID的連接顯示字符串，更新flash固件，更新EDID等，支持命令行操作。小編提供的是softMCCS中文版，還有使用教程，歡迎需要的朋友前來本站！

軟件功能

1、建立有效的溝通后,softMCCS讀取每個連接顯示字符串的EDID和監控化學品的能力。

2、在幾秒內softMCCS禮物分類信息、當前狀態和支持為每個連接顯示在一個容易識別的控制,屬性表的比喻。

3、超出它的能力同時報告超過150的狀態VCP代碼位置測試顯示

4、softMCCS還提供了完全控制每個支持的命令,允許個人datag。

安裝教程

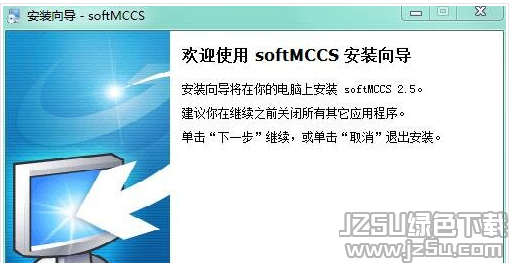

1、在本站軟件，解壓，雙擊sm_setup.exe文件，進入歡迎界面，點擊下一步

2、仔細閱讀許可協議，勾選我接受協議

3、查看軟件重要信息

4、選擇目標位置，默認的是C:\Program Files (x86)\softMCCS，可以點瀏覽自定義

5、選擇開始菜單文件夾

6、創建桌面圖標

7、確認上述信息，點擊安裝

8、安裝完成

使用教程：

使用SoftMCCS軟件。安裝軟件后打開，可以看到軟件界面如下：

操作步驟如下：

1、打開SoftMCCS軟件

2、如果接了多臺顯示器，則在左上角的欄中選擇需要讀取EDID的顯示器型號，如DELL E198WFP

3、點擊左上角File -> Save EDID as，將EDID信息保存在自己想要的位置，文件名可以自己指定，文件類型要選擇Raylar EDID file (*.dat)

用文本編輯工具(如寫字板)打開剛剛保存的EDID文件，如下圖

可以看到右下方有128個16進制數，這就是剛剛保存的EDID信息了

Q9：EDID里都包含什么信息?哪些是我們關心的?

A9：剛才我們已經通過SoftMCCS軟件獲取了EDID數據文件，下面要介紹另一個軟件來分析這個數據，Phoenix EDID Designer。軟件只有一個exe文件，不需要安裝。點擊打開按鈕，然后找到并打開我們剛剛保存的EDID文件，打開后如下圖

打開之后默認是只讀的，數據都是灰色，為了看起來更清楚，點擊 取消只讀屬性，如下圖所示

圖中紅線圈出的部分中可以看到5個選項卡，EDID中的信息基本都包含在其中，我們逐個看一下。

打開EDID文件后默認顯示的是General選項卡，里面介紹了顯示器中一些基本的信息，一般與我們無關，也不用修改。

點擊Basic Display Parameter選項卡，如下圖所示

這里面對我們有用的信息只有Video Input Definition(視頻輸入描述)。在Q7中曾經提到，VGA接口也是有EDID的。而VGA的EDID和其他數字接口EDID的最大區別就是視頻輸入描述。VGA接口的輸入是Analog，而如圖中DVI接口的EDID，選則Digital輸入。

Color/Established Timings

Established Timings(內建時序)表示顯示器是否支持一些通用時序。若支持，則在相應的分辨率時序前打鉤。例如，由上圖中可知顯示器不支持720*400@88Hz和編程器來燒寫Flash。針對生產部常用的EasyPRO 100B編程器，燒寫步驟如下：

1、打開Phoenix EDID Designer軟件

2、用軟件打開需要燒寫的EDID文件(dat格式)

3、點擊File à Export，將EDID文件保存為hex格式

4、用編程器軟件調用hex文件進行燒寫，具體過程不再贅述
