PQViewerP電能質量數據分析器是一款專業實用的電能質量數據分析工具。想要了解電能質量數據嗎？PQViewerP電能質量數據分析器是你最好的助手。該軟件和電能質量監測終端配套使用，提供錄波分析和統計分析，可以詳細了解電能質量數據，并進行分析、報表生成、數據導出、結果打印等，支持致遠電子生產的E6000與E6100等各種系列的監測終端。需要的朋友可以！

軟件功能

1、獲取數據文件

分析軟件可以通過簡單的操作獲取數據文件，當監測終端通過USB連接到PC，或者監測終端連接到局域網內，分析軟件在發現設備模式下，可以發現當前監測終端，并列出設備數據文件供用戶選擇;然后讀取設備的數據信息。另外，分析軟件也可以直接讀取PC端已保存的數據文件。

2、查看監測數據

可以查看并分析監測終端監測時間段內的電能質量數據，包括統計數據和錄波錄波。

3、趨勢圖

把監測時間段內的電能質量數據繪制成波形，幫助用戶分析電能質量數據的變化趨勢，并提供放大、縮小、測量等功能。

4、事件列表

使用表格顯示監測時間段內發生的電能事件，事件列表包括暫態事件和告警事件;針對暫態事件可以查看錄波波形，針對告警事件可查看現場數據。

5、報表功能

通過簡單的操作就可以生成直觀的數據報表，包括各項數據的統計表格和趨勢圖，幫助用戶更好的查看完整的電能數據，數據報表可以保存成標準的RTF文件格式和MS-Excel以及趨勢圖和諧波頻譜圖圖片格式。

6、數據導出

通過點擊菜單欄上的數據導出項，便可以生成當前視圖當前電能項的數據集，幫助用戶更好的查看完整的電能數據。導出的數據保存為csv文件格式和txt文件格式。

7、配色方案

除了使用軟件默認的配色方案，用戶還可以根據喜好分別對頻率、不平衡、電壓與電流功率和電能、波動和閃變、諧波進行顏色配置。

8、多設備支持

PQViewer支持致遠電子生產的E6000與E6100等各種系列的監測終端，提供一致的數據統計與分析功能。

9、操作方便

界面直觀，操作簡潔。

10、信息量大

PQViewer支持多視圖，監測電能數據信息以圖、表的形式一覽無余。

11、穩定可靠

PQViewer可以不間斷連續運行，軟件穩定可靠。

安裝教程

1、首先選擇安裝語言，這里有簡體中文，我們選擇Chinese simplified也就是中文

2、進入歡迎安裝向?qū)Ы缑?，點擊下一步

3、選擇安裝位置，默認的是C:\Program Files (x86)\PQViewer，可以點瀏覽修改

4、選擇開始菜單文件夾，點擊安裝

5、安裝完成就可使用PQViewer

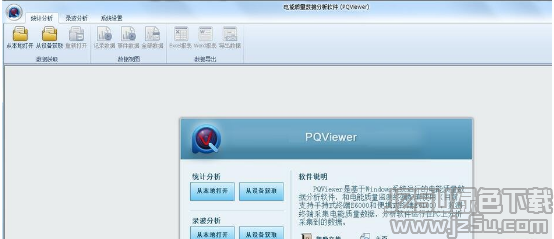

使用說明：

菜單欄說明

菜單區中，顯示系統提供的所有菜單功能。其中：

1、數據獲?。和瓿色@取、打開并分析統計數據文件、選擇時間段數據的功能，包括從本地打開、從設備獲取、重新打開;

2、記錄數據：點擊進入記錄數據界面;

3、事件數據：點擊進入事件數據界面;

4、全部數據：在一個界面上同時顯示記錄數據和事件數據部分;

5、數據導出：報表配置以及輸出。輸出的數據格式有rtf格式和Excel以及圖片的形式;導出數據，即導出統計數據的原始值

工具欄操作

工具欄上提供了很多方便的工具用以操作視圖波形。

1、普通光標，點擊圖標，光標變?yōu)榧^形狀;

2、截屏，光標變?yōu)槭中?，詳情請參考波形視圖操作中的波形截圖;

3、橫向縮小波形;

4、橫向放大波形;

5、縱向縮小波形;

6、縱向放大波形;

7、波形縮放為適合當前視圖的大小;

8、將波形移動到數據開始處;

9、將波形移動到數據結束處;

10、顯示縱軸測量線，可以測量波形圖的高度;

11、背景網格，顯示或隱藏網格背景;

12、顯示波形視圖最左邊位置對應的時間。
