SAM-BA編程軟件是一款簡單實用的單片機編程工具。你在尋找好用的單片機編程軟件嗎？今天明細表就為您帶來了這款SAM-BA編程軟件。改款工具主要用于DEBUG串口和USB接口進行AT91系列單片機編程，包括主機計算機端和接口板及目標板，是j-link必備修復工具。如有需要歡迎前來本站！

安裝教程

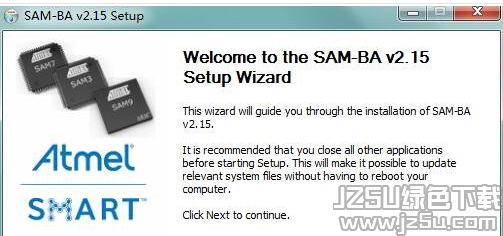

1、雙擊安裝文件，進入歡迎界面，點擊next

2、查看許可協議，點擊I agree

3、查看軟件信息

4、選擇安裝位置

5、選擇開始菜單文件夾，之后點install

6、安裝完成

ARM9263上帶的sam-baARM9263上帶的sam-baARM9263上帶的sam-ba，安裝好的Install AT91-ISP v1.13.exe軟件!

1、雙擊Install AT91-ISP v1.13.exe運行，選擇默認設置，安裝好以后，桌面上生成如下兩個圖標。

2、擦除芯片并進入編程模式

打開JLINK 外殼，見到JLINK內部電路

使用USB線連接JLINK與PC機，以提供JLINK工作電源。

短接圖中A的兩個過孔約5秒。斷開A位置的兩個過孔的短接。然后拔掉JLINK與P C間的USB線(注意先后順序)。

短接圖中,B處的兩個過孔。

使用USB線連接JLINK與PC機，至少超過10秒后，拔掉USB線，停止給JLINK供電(說明：請確保此過程中，圖中B處一直處于可靠的端接狀態)。

斷開圖中B處的短接。

3、更新固件

雙擊桌面上的SAM-PROG v2.4圖標 ，運行SAM-PROG v2.4燒錄軟件，按下圖所示進行設置。

將JLINK V8通過USB線與PC機連接。此時，SAM-PROG v2.4軟件中的Write Flash按鈕將變?yōu)橛行А?注意，先打開SAM-PROG v2.4再連接JLINK 與PC機)。

點擊Write Flash 按鈕，燒錄固件，待燒錄完成后,Active Connection：將變?yōu)?。

拔掉JLINK與PC機之間的USB線。

至此,JLINK V8的固件已經更新完畢，正常情況下，連接電腦與JLINK V8時，JLINK V的指示燈將閃爍，然后常綠。請參照JLINK V8用戶手冊說明，使用JLINK V8進行調試仿真。

1、安裝之后，可以看到桌面上有兩個執行程序的快捷方式，我們需要用到的是SAM-PROG這個Flash編程軟件。

2、在所需軟件準備就緒之后，下面需要做就是本篇的重點了擦除AT91SAM7S64 Flash(因為內部固件已經損壞，所以這步是必須的)然后進入編程模式，具體操作流程如下：

(1)首先找到PCB板子的Erase腳和TST腳，一般J-Link都預留出這兩個重要管腳，分別給出了v8版的這兩個管腳的預留位置：

3、當然如果你的PCB版跟我的不一樣，我也給出了解決方案，即根據芯片AT91SAM7S64的引腳排列找到其Erase腳和TST腳，AT91SAM7S64管腳排列

2)這兩個重要的管腳找到之后，然后通過USB數據線連接J-Link和電腦，給J-Link供電(注意這一步小燈可能不亮，但電源已經加到J-Link板子上了);

(3)短接Erase區的兩個過孔(即Erase與VDD3.3v)約5s以后，斷開該連接，這時擦除完畢，最后斷開USB電源，停止給J-Link供電。(注意先后順序)

(4)短接TST區的兩個過孔(即TST與VDD3.3v)，然后再連接USB數據線給J-Link供電(注意順序)，約10s以后，拔掉USB電源，再斷開TST區的連接，這時進入編程模式;

(5)上面成功完成之后，打開上面提到的SAM-PROG軟件，運行后設置

(6)J-Link通過USB線與電腦連接。此時，SAM-PROG v2.4軟件中的Write Flash按鈕將變?yōu)橛行А?注意，先打開SAM-PROG v2.4再連接J-Link)。

(7)點擊Write Flash 按鈕，燒錄固件，待燒錄完成后，Active Connection：將變?yōu)?，然后拔掉USB數據線即可。

下面就是見證奇跡的時刻(嘿嘿，套用下時下時髦的話)，當我們再次把USB數據線與J-Link連接之后，動聽的USB設備識別聲音出現了，并且彈出驅動安裝，我們點擊自動安裝即可，這樣我們損壞的J-Link就起死回生了
