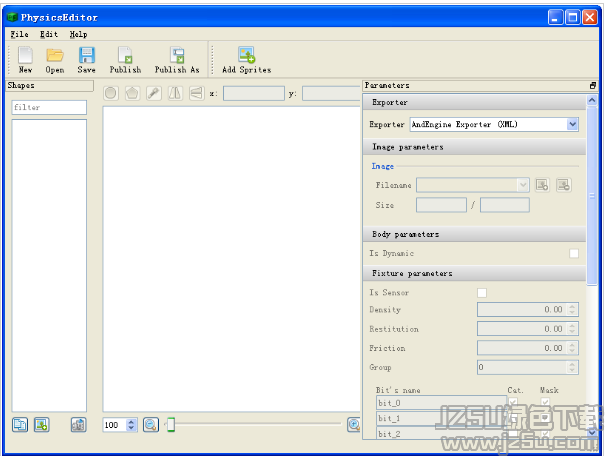

PhysicsEditor是一款非常專業的box2d形狀生成器。想要自己生成box2d形狀嗎？那就來看看小編的PhysicsEditor。該軟件也是一款物理屬性編輯器，通過圖形界面，點點鼠標，生成形狀的plist文件，然后使用他的api生成fixtures加到需要的body中去。配合多款2維物理引擎的編輯器，box2d等， 生成地形及自定義剛體等。歡迎需要的朋友來本站下載使用！

軟件介紹

之前用過VertexHelper，SpriteHelper & LevelHelper 組合。PhysicsEditor相當純凈，附帶的Helper文件，可以且僅僅幫我管理shape和物理屬性，不負責bodydef, fixturedef的代碼，這可以讓設計更加靈活隨意。他最強的地方在于魔術棒工具，上面那個杯子的shape頂點，只需要點一下魔術棒就自動完成了標 記頂點和分隔polygon的過程。

軟件特點：

簡單易用的圖形用戶界面

自動跟蹤的形狀

凹多邊形的自動處理

在您的項目管理所有你需要你的精靈

使用教程：

1. 下載安裝之后，在類似目錄：

D:\Program Files\PhysicsEditor\Examples\Cocos2d-X\Demo

下有使用例子。不過那是個xcode project，如果像我一樣使用windows+visual studio，那么你需要新建一個項目，把類似目錄：

D:\Program Files\PhysicsEditor\Examples\Cocos2d-X\Demo\Demo\Classes

下的 HelloWorldScene.cpp + HelloWorldScene.h 兩個文件拷出來，替換新建的cocos2d-x 項目【注：不適用于cocos2dx 2.0 以下的版本 】

2. 在路徑：

D:\Program Files\PhysicsEditor\Examples\Cocos2d-X\Demo\Demo\generic-box2d-plist 下面，有另外兩個需要的文件：

GB2ShapeCache-x.cpp + GB2ShapeCache-x.h，把他們拷貝到新建的工程的Classes目錄下。 如果希望只保留這一份.h 和 .cpp 文件，那么把 對應路徑加到項目的附加包含目錄，并且把 cpp 文件的引用加到工程即可。

生成運行程序，點擊屏幕，不斷地在屏幕區域里增加水果。像這樣：

那么，代碼里怎么使用這個 plist 文件呢?

1. 構造函數 HelloWorld() 里面：

[cpp] view plaincopy

// load physics shapes

GB2ShapeCache::sharedGB2ShapeCache()->addShapesWithFile("shapedefs.plist");

(好像大家都很喜歡單例模式。。。)

2. 成員函數 void HelloWorld::addNewSpriteWithCoords(CCPoint p) 里面：

[cpp] view plaincopy

void HelloWorld::addNewSpriteWithCoords(CCPoint p)

{

string name = names[rand()%7];

CCSprite *sprite = CCSprite::spriteWithFile((name+".png").c_str());

sprite->setPosition(p);

addChild(sprite);

b2BodyDef bodyDef;

bodyDef.type = b2_dynamicBody;

bodyDef.position.Set(p.x/PTM_RATIO, p.y/PTM_RATIO);

bodyDef.userData = sprite;

b2Body *body = world->CreateBody(&bodyDef);

// add the fixture definitions to the body

GB2ShapeCache *sc = GB2ShapeCache::sharedGB2ShapeCache();

sc->addFixturesToBody(body, name.c_str());

sprite->setAnchorPoint(sc->anchorPointForShape(name.c_str()));

}

先創建精靈，然后用 b2BodyDef 創建一個 body，這時body其實還沒有形狀。先前的時候我們給body賦予一個fixture是這樣：

[cpp] view plaincopy

b2FixtureDef carShapeDef;

carShapeDef.shape=&carShape;

carShapeDef.density=10.f;

carShapeDef.restitution=0.9f;

//carShapeDef.isSensor=true;

_carBody->CreateFixture(&carShapeDef);

先創建一個 b2FixtureDef, 給他的shape域一個形狀，然后 xxBody->CreateFixture...

而這次，我們卻用了 GB2ShapeCache：

[cpp] view plaincopy

GB2ShapeCache *sc = GB2ShapeCache::sharedGB2ShapeCache();

sc->addFixturesToBody(body, name.c_str());

注意到示例代碼里面還有個 setAnchorPoint 的行為，事實上，box2d 里面是沒有 anchorPoint 的概念的，這個 sc->anchorPointForShape(name.c_str()) 是 PhysicsEditor 附加的一個標記，因為如果自己使用physicsEditor，默認情況下，生成的坐標值是以圖片左下角作為(0,0)計算的，像這樣：

PhysicsEditor(box2d 形狀生成工具) v1.5.0官方版
這就相當于 anchorPoint跑到了 (0,0)，如果sprite沒有相應的重設anchorPoint的話，就會產生碰撞檢測跟看到的畫面不一致的情況，或者debugDraw也可以直接看到 shape 跟 sprite沒有重合：

PhysicsEditor(box2d 形狀生成工具) v1.5.0官方版
當然，也可以在physicsEditor 里面就把 anchorPoint 拖到中央，這樣就不必總是記得設定 sprite的anchorPoint 了。。。
