grasshopper是一款能夠在rhino的環境中運行的程序算法生成模型的插件。 grasshopper與傳統的建模工具最大的不同就在于能夠像計算機下達更為高級復雜的建模指令，讓計算機能夠根據以及設定好的算法自動生成結果。由于其可以通過邏輯算法將機械化的工作交給計算機完成，同時可以將更多更加豐富的邏輯添加進去，現在的grasshopper已經成為設計類專業參數化設計方向的入門級軟件。

軟件介紹

Grasshopper(簡稱GH)是一款在Rhino環境下運行的采用程序算法生成模型的插件，是目前設計類專業參數化設計方向的入門軟件。與傳統建模工具相比，GH的最大的特點是可以向計算機下達更加高級復雜的邏輯建模指令，使計算機根據擬定的算法自動生成模型結果。通過編寫建模邏輯算法，機械性的重復操作可被計算機的循環運算取代;同時設計師可以向設計模型植入更加豐富的生成邏輯。無論在建模速度還是在水平上照傳統工作模式相比，都有較大幅度的提升。

軟件特色

1.采用程序算法生成模型技術
2.可以向計算機下達更高級的建模指令
3.建模的速度極快，能夠大幅度提升工作效率
4.不附帶任何的廣告和捆綁插件

軟件功能

weavebird網格嵌面
lunchbox分形嵌面
袋鼠模擬張拉膜
袋鼠circlePacking
袋鼠 優化voronax
袋鼠小球傳動
袋鼠hinge模擬剛性
袋鼠構件優化
袋鼠拓?fù)鋬?yōu)化
袋鼠力學變形
相切圓嵌球面
袋鼠彈球游戲
starling拓?fù)鋬?yōu)化
fabtools做make2D軸測圖
unroll雙曲面轉單曲面
heliotrope儒略日日照數據分析
flowlines啟發模型創作

所含插件

kangaroo袋鼠
weavebird
lunchbox
starling
fabtools
heliotrope
flowlines
snail1.0
袋鼠張拉膜效果

grasshopper使用教程

快速建體塊模型

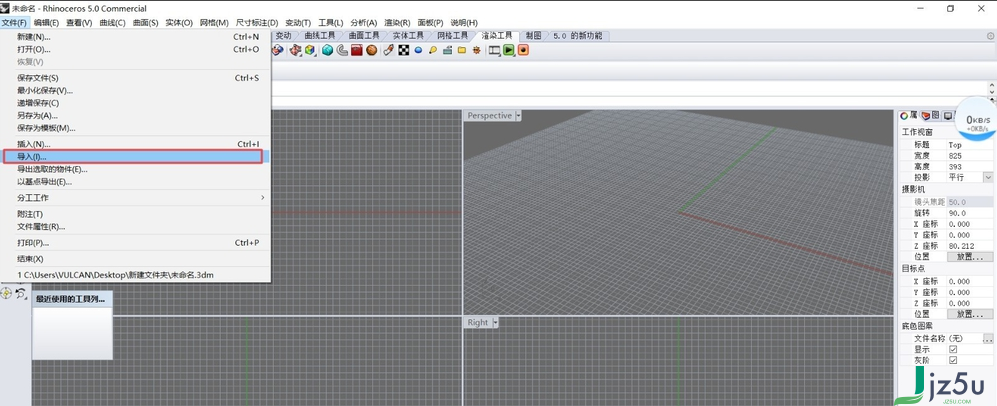

將CAD平面圖導入犀牛，最好不同層高建筑分層或者分顏色






在犀牛里輸入Grasshopper，調出Grasshopper插件




在Grasshopper里設置電池組，這里有多種方法，這里一一給大家介紹


方法一：原理：建筑曲線--聚合成曲面--向量推拉成體塊+高度--給有洞建筑加蓋子；先將電池組搭好


先在犀牛里選擇同一建筑高度的建筑線，然后在Grasshopper曲線右鍵添加


設置高度和推拉方向，模型一次生成，滑動數字模塊可以改變建筑高度；如果沒反應，可能是沒啟動，或者單位是毫米，要改成米


方法二：原理：建筑曲線--陣列--放樣；先將電池組搭好


先在犀牛里選擇同一建筑高度的建筑線，然后在Grasshopper曲線右鍵添加,設置高度和推拉方向，模型一次生成，滑動數字模塊可以改變建筑高度。


當然也可以加個蓋子


方法三：原理：建筑曲面--曲線推拉；先將電池組搭好


先在犀牛里選擇同一建筑高度的建筑線，并畫好一條高度線，然后在Grasshopper曲面和曲線分別右鍵添加，模型一次生成


這個建筑高度就是畫的那條曲線

樹形數據結構圖示講解

索引值：如同門牌號一樣，grasshopper每個數據都有自己的索引值。調用數據的時候就是根據這索引值來操作。


一級路徑：{A,B,C……}一級路徑為數據A所在的路徑


二級路徑：{A,B,C……}一級路徑為數據B所在的路徑


三：{A,B,C……}一級路徑為數據C所在的路徑


項值：每個組都會有自己的數據內容，為項值，項值也有可能是空的。注意：0也是數值，就如同負數也是數值一樣，項值為空是指沒有任何數據


運算器param view可以方便的查看數據結構。運算器位置如圖所示。

grasshopper常見問題

如何使用犀牛結合Grasshopper快速建體塊模型
將CAD平面圖導入犀牛，最好不同層高建筑分層或者分顏色






在犀牛里輸入Grasshopper，調出Grasshopper插件




在Grasshopper里設置電池組，這里有多種方法，這里一一給大家介紹


方法一：原理：建筑曲線--聚合成曲面--向量推拉成體塊+高度--給有洞建筑加蓋子；先將電池組搭好


先在犀牛里選擇同一建筑高度的建筑線，然后在Grasshopper曲線右鍵添加


設置高度和推拉方向，模型一次生成，滑動數字模塊可以改變建筑高度；如果沒反應，可能是沒啟動，或者單位是毫米，要改成米


方法二：原理：建筑曲線--陣列--放樣；先將電池組搭好


先在犀牛里選擇同一建筑高度的建筑線，然后在Grasshopper曲線右鍵添加,設置高度和推拉方向，模型一次生成，滑動數字模塊可以改變建筑高度。


當然也可以加個蓋子


方法三：原理：建筑曲面--曲線推拉；先將電池組搭好


先在犀牛里選擇同一建筑高度的建筑線，并畫好一條高度線，然后在Grasshopper曲面和曲線分別右鍵添加，模型一次生成


這個建筑高度就是畫的那條曲線

更新日志

1、添加 [Point Deform] 組件，修改幾何體控制點的位置 (Transform.Morph 下拉菜單)。
2、添加 [Bend Morph] 組件，從直線向弧線彎曲幾何體 (Transform.Morph 下拉菜單)。
3、在 [Entwine] 組件中添加了一個組件菜單選項，使得組件可以以 grafting 的方式(代替flattening 方式)輸入數據。
4、添加 [Move Away From] 組件，移動幾何體使得它遠離其他的幾何體(Transform.Euclidean 下拉菜單)。 Added Enable Solver UI to last chance autosave recovery window.
5、為Galapagos Fitness Landscape 組件添加峰值顯示。
6、為Galapagos Fitness Landscape 組件添加特點顯示。
7、為Galapagos Fitness Landscape 組件添加斜率顯示。
8、為Galapagos Fitness Landscape 組件添加方向顯示。
9、為Galapagos Fitness Landscape 組件添加Remap選項。
