SLQ刀模繪圖插件是一款專門為使用AutoCAD的用戶打造的繪圖輔助插件。有了SLQ刀模繪圖插件，我們就可以獲得自動繪制刀模圖的功能，使用非常的簡單，只需要輸入長、寬、高、紙厚以及其它某些因盒型而異的必要信息后，它就可以幫助我們自動生成完整的刀模圖！歡迎大家來jz5u體驗！

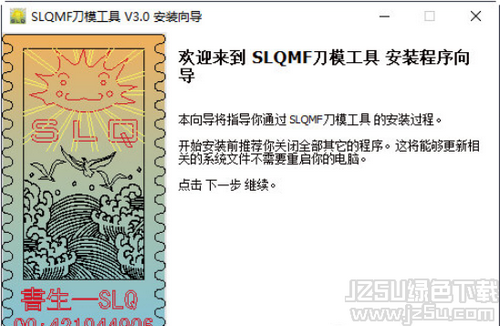

SLQ刀模繪圖插件安裝：

首先請備份“C:\Program Files\AutoCAD R14” 目錄下的 ACAD.RX 文件，

如果沒有此文件，不用管，可以按以下方法安裝插件，

雙擊壓縮包內的 “SLQ_R14刀模繪圖插件安裝包Setup.exe” 一直點下一步即可！

找到剛才備份過的 ACAD.RX 文件 用記事本打開，最最后一行寫上  SLQ-R14.ARX  ，

然后再把此文件放入“C:\Program Files\AutoCAD R14” 目錄下并替換。

運行CAD R14，點擊“工具—系統(tǒng)配置”，在彈出的對話框的一個選項卡的第一個樹形管理器中添加以下路徑：（共5個路徑，注意路徑位置），然后點OK！

SLQ刀模繪圖插件命令：

ZE          屏幕適度化

D           量取增量值，并顯示命令欄

SX          變雙線(支持直線，圓，圓弧，橢圓，二維多線段，曲線)

BHZ         薄盒子—上下蓋式 （輸入尺寸無需修改 即可激光彎刀用）

SG          天地蓋—上蓋  （輸入尺寸無需修改 即可激光彎刀用）

DH          天地蓋—下盒 瓦楞+薄盒 側邊單層 （輸入尺寸無需修改 即可激光彎刀用）

TDG         天地蓋       薄盒      側邊雙層 （輸入尺寸無需修改 即可激光彎刀用）

WG          整體加邊框，可以設置邊框圓角大小

DGQ         自動打過橋

GQ          打過橋（靠2邊打過橋，類似AB命令打3個封1個，打5個封2個……）

AV          自由過橋（點哪打哪，支持圓弧，直線，圓）

HHZ         瓦楞盒子—下上蓋式 （輸入尺寸無需修改 即可激光彎刀用）

HZ          插底盒  （輸入尺寸無需修改 即可激光彎刀用）   瓦楞+薄紙

HZD         盒子底—插底式

J           合并+倒直角

QD          交點處全部斷開

STD         手提袋  （輸入尺寸無需修改 即可激光彎刀用）

TX          寫文字并炸開，一個TX命令可以搞定

WX          普通紙箱 （三層E瓦—1、三層B瓦—1.5、五層B瓦—2、五層C瓦—2.5、五層A瓦—3）

ZT          自動加編號工號并炸開。

DD          按選擇點打斷

DX          按選擇一次性PE

BD          變短線（從兩邊斷開，主要用于工業(yè)紙板上做的半刀）

HH          盒子主體

SD          加雙刀（覆膜薄盒子蓋子和耳朵那里的開口）

STK         塑料手提把的手提孔 1-上孔 2-下孔

FX          屏幕取點方式畫方形+圓角

TYK         腰形孔  1—水平孔  2-豎直孔

FJK         飛機孔  1-屏幕取點 2-尺寸輸入

QDX         去短線

YX          壓線(打樣專用)
