Apex Sketch是一款很受歡迎功能強大的平面圖繪制軟件。它可以讓用戶更輕松地繪制平面圖，而且還支持傳統的鍵盤和鼠標輸入以及帶有Leica®DISTO™激光測量儀的有源筆，觸摸和藍牙。操作也很簡單，你只需點擊幾下鼠標，您只需繪制完成每個形狀所需的線條即可完成區域。下面小編準備了正式版，教程如下。感興趣的用戶可以到j(luò)z5u來下載Apex Sketch。

Apex Sketch教程

1、在本站下載并解壓，得到Apex-Sketchv7-USA.msi安裝程序和crack文件夾

2、雙擊Apex-Sketchv7-USA.msi運行，勾選我接受許可證協議條款，點擊next

3、創建桌面快捷方式，點擊install

4、安裝速度很快，完成后，點擊finish退出向?qū)?/p>

4、將crack文件夾中的ApexSketch.exe復制到安裝目錄中，點擊替換目標中的文件

軟件功能

1、現代繪畫風格

自由形式繪畫風格

更快的草圖完成

聚合區域定義

支持Ink和Touch UI模式

2、遺產繪畫風格

繪制過程類似于ApexSketch v5和早期版本

新的自動完成功能

卓越的編輯功能

3、針對Windows 10進行了優化

隨著技術和操作系統的發展，我們的草圖產品也在不斷發展。 ApexSketch v7針對Windows™10進行了優化，讓您相信當您更新和/或移動到新計算機時，ApexSketch v7將繼續正常運行。

更好的性能

的Apex應用程序支持

利用內置功能(即PDF服務)

4、“匯總區域定義”允許您利用其他區域的現有墻和線來創建平面圖的每個區域。只需點擊幾下鼠標，您只需繪制完成每個形狀所需的線條即可完成區域。上面的插圖讓您快速了解其工作原理。

1)繪制平面圖的所有線條。

2)在“定義區域模式”中，只需開始單擊/點擊區域即可選擇形狀。

3)繼續單擊/點擊相鄰的形狀，直到您對最終形狀感到滿意為止。

4)選擇區域定義，然后單擊/點擊應用。

5、增強的Photometrics

自ApexSketch v5以來，Photometrics已經走過了漫長的道路，我們已經做出了你會喜歡的改進。評估師使用Photometrics不僅僅是繪制計劃和規格。他們不是從頭開始繪制主題屬性，而是在現場訪問之前跟蹤航拍圖像，然后在現場驗證/編輯他們的草圖!

跟蹤基于文件的圖像，圖像，藍圖或計劃和規格

更好的畫布控制和圖像處理

剪貼板(復制和粘貼)支持

地理數據支持(專業版)

使用草圖保存圖像(專業版)

使用幫助

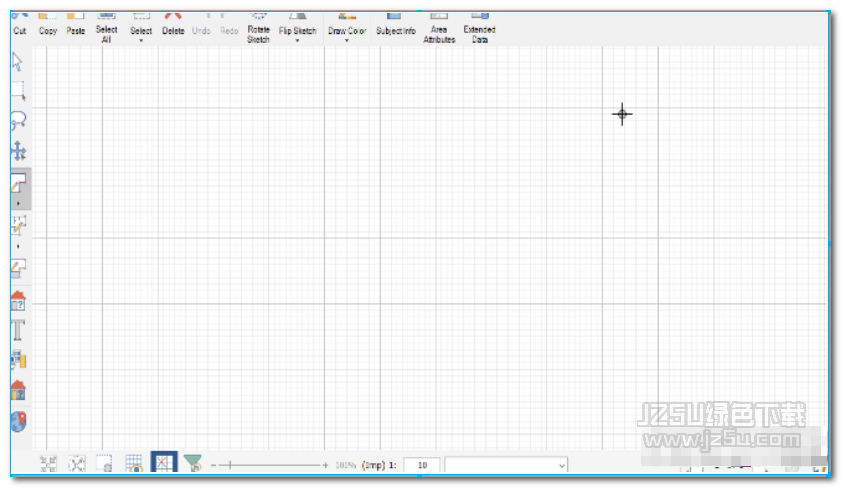

一、Apex Sketch Version 7-用戶界面

Apex Sketch用戶界面(UI)為現有用戶提供了一系列新特性和功能的熟悉外觀。 如果您是Apex的新手，請不要讓所有的按鈕和圖標讓您擔心。 您將很快了解繪圖的基礎知識，并了解Apex的使用方法。 但在您跳轉到教程之前，請花點時間了解構成Apex Sketch v7 Ul的組件。...

1個功能區菜單

2快速訪問工具欄(QAT)

3標題欄

4個窗口控件

5面板系統

6Bluetooth&Ink Indicator

7草圖頁面指示器

8平頭顯示器(HUD)

9縮放和縮放控制

10畫布/查看工具

11圖書館工具

12個繪圖工具

13選擇和平移工具

14繪圖端口

二、Apex Sketch Version 7-Auto-Subtract

本教程介紹使用“繪制第一”繪圖方法時在Apex Sketch v7(Av7)中使用“自動減去”。 自動減法是一種特殊的計算調整，允許您從您選擇的任何其他區域定義和減去區域(除了相同類型的區域)。 傳統上使用自動減去草繪環繞式門廊，泳池圍裙，樓梯，向下方區域開放等。

在下面的示例中，我們有一個需要從二樓減去的向下開放區域。 您需要做的第一件事是定義區域，如下所述。

1、定義區域

要在Av7中定義區域，必須先啟用“定義模式”。 為此，請單擊“繪圖工具欄”中的“定義區域工具”。

選擇“定義工具”后，單擊“二樓”區域，將突出顯示正方形素材，如下圖所示。

界定區域(續)

接下來，我們需要選擇我們想要用來定義所選區域的區域類型(對于這個例子，第二層)。 在區號表中，單擊GLA2-Second Floor。

在列表中選擇GLA2-Second Floor后，單擊Apply按鈕。

根據您的自動發布設置，區域名稱(二樓)和面積將顯示在形狀的中心，表示已定義區域。

2、界定區域(續)

現在我們需要定義Open to Below區域。 單擊草圖中的“打開到下方”區域以選擇它。 將區域定義為OTH-Storage(我們將在以后的步驟中重命名該區域)。

3、減去區域

現在我們已經定義了兩個區域(主區域和減去的區域)，我們可以啟動自動減去過程。

要開始使用，請單擊位于繪圖工具欄頂部的“選擇工具”。

4、減去面積(續)

啟用選擇模式后，單擊打開到下方區域。 該區域應以紅色突出顯示，表示已選中該區域。

注意：選擇區域時，請確保選擇了整個區域，而不是區域的一行或尺寸/文本標簽。

選擇區域后，在頂部功能區欄中查找并單擊“自動減去”。 這將打開“區域選擇”對話框，從列表中選擇要從中突出顯示突出顯示區域的區域。

在本例中，我們將選擇Second Floor并單擊OK

5、檢查計算

是的，就這么簡單! 現在將從二樓減去“向下方開放”區域。 您會注意到為二樓發布的計算已更新，以反映減去的平方英尺。 您可以通過單擊“校準”選項卡(F6)來檢查計算。

6、重命名區域

現在已經減去了該區域，我們可以進入并將區域名稱從Storage更改為Open to Below。 要完成此操作，請確保您仍處于選擇模式，并在繪圖工具欄中突出顯示指針箭頭。 單擊草圖中的“存儲”標簽。 它將突出顯示，如下面的屏幕截圖所示。

突出顯示存儲標簽后，您將在繪圖端口頂部的功能區欄中找到一個文本輸入窗口。

7、重命名區域(續)

將名稱從存儲更改為打開到下面(在文本輸入窗口中)。 更改名稱后，按鍵盤上的Enter鍵或單擊繪圖端口中的任意位置以應用更改。

這將更改草圖頁面和計算中的區域名稱。
