Edgetool正式版是一款簡單易用的圖像設計軟件。想要更好的設計圖像的邊界線嗎？小編為您推薦Edgetool正式版。該款工具能夠讓你在SketchUp上使用各種邊界線.查找線頭、閉合線框、清理廢線等功能應有盡有,可以輕松滿足用戶對邊界線的要求。有需要的朋友不妨試試！

軟件功能:

查找線頭：

這個功能在封面的時候還是比較方便，它會用藍色圓點顯示出沒有閉合的線。您就可以快速查找到哪里有問題了。

閉合線框：

這個功能就是把沒有閉合的線框進行閉合，而且還可以設置閉合的距離。這樣就可以批量處理未閉合的線框，進行快速封面了。注意的就是Tolerance容差值一定要大于線的開口，才會閉合線框。

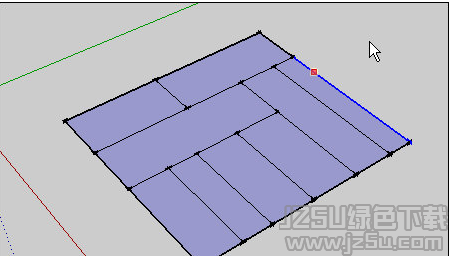

分割面：

Edgetools插件

這個功能可以理解成面內偏移，也就是說如果一個閉合的平面，那么我們選擇任意一條邊可以對這個邊進行復制操作。而且只能處理單條線。

清理廢線：

這個功能就是清理未閉合的線，那么這條線不管有多長，不管你有沒有用，只要是單獨的一條線就會被清理掉。（所以在用它的時候，您要注意是否將不需要清理的線都清理掉了。）

簡化線：

簡化線就是把線進行簡單化處理，曲線實體。你不需要焊接任何東西在一起。它只是選擇了一系列連接的邊緣。您可以選擇多條曲線來運行此命令。良好的進口 CAD 計劃的輪廓。當提示您輸入一個ε值時, 它引用上圖中的距離b 。它的最大距離任一點被允許偏離從簡化的折線。曲線不能連接到其他任何東西, 也不能連叉. 生成的簡化曲線創建為曲線實體。注意:插件不檢查分叉曲線。如果看到意外的行為, 請檢查所選曲線是否不分叉。好吧，我相信您看這一段方案看暈了，我第一次看是暈暈的。還是看下面我給大家準備的圖片吧，一看就懂。

邊緣工具：

后面幾個圖標是頂點共線的功能。其實就是選擇任意一組連接的邊。(窗體循環的其他實體和邊被忽略。對于每個集合, 第一個和最后一個點之間的點將與第一個和最后一個點進行線性協調。您還可以選擇將點的調整限制到給定方向。這個能配合TT開發的模型清理插件就更好了。

軟件特點:

Edgetools安裝后會生成一個工具欄，上面有9個圖標。分別為：分割面（偏移面內線）、查找線頭、閉合線框、清理廢線、簡化線、頂點共線、X軸頂點共線、Y軸頂點共線、Z軸頂點共線。

插件上的圖標是英文顯示（原版就是英文插件），我將這些翻譯成中文，難免有一些不是很恰當。比如頂點共線這個翻譯，其實也可以叫共線性邊緣
