TsaiPress沖模設計軟件是一款非常實用、非常便捷、非常受歡迎且操作簡單、功能強大的沖模設計輔助工具軟件。此款軟件是由昆山集思軒模具科技有限公司推出的專業級沖壓模具設計軟件。軟件是基于AutoCAD二次開發，可安裝于32位和64位的AutoCAD2004~2017之上。軟件功能包含從產品展開、排樣、模板繪制、標準件繪制直至加工圖紙注解輸出、批量打印等一系列設計所要用到的一整套功能。歡迎有興趣的朋友前來jz5u下載使用！

軟件特色

1、軟件由模具設計師開發，更了解用戶，更貼近實際應用!
2、采用參數式、圖像化的操作界面，實用好學，縮短學習時間；
3、可自定義各個模板的名稱，以及模板圖層名/顏色等，讓您擁有符合自己習慣的設計軟件；
4、創新的斷面展開功能，只要輕點幾下鼠標就可以自動畫出展開斷面圖，和分步折彎、加入回彈后的斷面圖形；
5、排料輔助功能可以對展形圖進行全自動旋轉測試，找出最省料的排料方式；
6、可保存各種組件的固定方式，便于下次調用，減少重復工作，提高工作效率；
7、編組方式的標準件，編輯更快捷；
8、創意的圖層管理功能淡化圖層概念，直接使用以模板的方式管理圖層，省去記憶圖層名的麻煩；
9、多種串接方式讓您輕易的找到多段線未封閉處；
10、方便好用的多功能型常用文字可隨叫隨用，省掉文字輸入之工作，并可選擇多種文字輸出方式；
11、自動化穿線孔、線割計價等其它實用功能；
12、智能型的全自動模具尺度標注功能，節省您寶貴的時間；
13、模具圖完成，即可產生詳細的加工注解，以及零件、材料明細表，并可輕易輸出到Excel；
14、批量打印讓幾十張模具圖紙瞬間輸出到打印機；
15、更重要的是軟件在不斷的聽取模具設計師的意見和創意，讓您的想法也在軟件中體現出來。

功能介紹

1、編號功能+自動拆沖頭鑲塊
2、3D轉2D拆圖工具
3、多段線合并
4、根據圖框縮放尺寸和文字
5、滑塊輔助功能
6、折彎沖頭和鑲塊輔助繪制
7、沖頭鑲塊全自動標尺寸
8、計算旋轉體體積和毛坯直徑
9、壓鑲塊螺絲自動繪制
10、線割計價
11、沖頭鑲塊自動排備料塊功能

更新日志

TsaiPress沖模設計軟件 4.3更新：
新增功能:
1、FP(TP_FindPart)根據零件編號查找零件。
2、命令:gt(TP_Punch_YBC)增加"靠刀"和"掛臺避位"兩種輔助繪圖功能。
3、新增功能:CI(TP_CenterIntegral)中心位置取整。
4、新增功能:GS(TP_GasSpring)氮氣彈簧繪制。
5、圓孔側視圖生成功能:hs(TP_HoleSide)增加同時生成部分標準件側視圖。
6、部分模具結構增加子鑲塊塊圖層，如DIE_1_PW、DIE_1_PO、DIE_2_PW、DIE_2_PO...及相應控制子鑲塊圖層的命令:
ti1、ti2、ti3...ti8:將鑲塊層圖層換到相應的子鑲塊層；
h1、h2、h3...h8:單開上夾板相應子鑲塊圖層；
s1、s2、s3...s8:單開上脫板相應子鑲塊圖層；
d1、d2、d3...d8:單開下模板相應子鑲塊圖層；
h11、h22、h33...h88:加開上夾板相應子鑲塊圖層；
s11、s22、s33...s88:加開上脫板相應子鑲塊圖層；
d11、d22、d33...d88:加開下模板相應子鑲塊圖層；
7、命令在菜單"TsaiPress">"模板設制與繪制">"模板圖層開關命令設置"中的"子鑲塊層控制命令"中修改，各模具結構需分別設置。
8、命令as(TP_AddStandardSide)生成標準件側視圖增加對外導柱的支持。
9、新增屬性值跨塊復制功能acp(TP_AttCopy)，用于將源塊中填寫的屬性值復制到其它塊中。
10、標準件PDF增加盤起(菜單"TsaiPress">"選項">"標準件設置")。
11、增加模板基準符繪制功能bm(TP_DrawBenchMark)。
12、增加一次性設置模板各元素層的默認顏色功能。
13、統一各模具結構同一類型模板的圖層名、開關圖標、開關命令。
14、增加"3D轉2D拆圖工具工具條:
單一模板繪制,命令:ob(TP_MbDraw)。

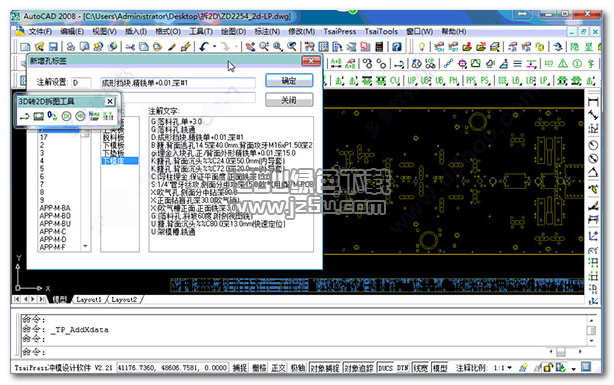

新增孔標簽,命令:oll(TP_AddXdata)。
批量圓孔加標簽,命令:ax(TP_HoleAddXdata)。
15、標準件相關處增加"圓線彈簧"的選項。
16、新增標簽OL(TP_OtherLayer)增加"目標圖層"選項。
17、鑲塊分層IL(TP_InlayLayer)逃裝配角增加"鑲塊R角逃成C角"的選項。
18、增加命令LD(TP_LineDivide)，將選擇的圖元更改為"divide"線型。
19、鑲塊分層IL(TP_InlayLayer)和異形分層(TP_HoleLayer)增加是否提示關聯側視圖的選項。
20、連續模/沖孔模結構增加上模擊出板、下模擊出板、上背板。
21、單開模板時,不關閉"Center"層。
22、鑲塊分層IL(TP_InlayLayer)增加是否生成鑲塊孔的選項。
23、新增AT(TP_AddSTD)命令,自定件標簽生成。
24、"備料板生成"(TP_PartMB)改為"非標模板標簽生成",命令:AB(TP_AddMB)。
25、選項中增加穿絲孔注解"鉆穿"和"放電"的分界直徑設置。
26、線割計價功能:WC(TP_WireCut)增加加工方式自定義,界面整合簡化。
27、新增TP_ExplodesAllGroup命令,分解當前圖檔中的全部編組。
28、模板分離后總圖中的編組不再分解。
