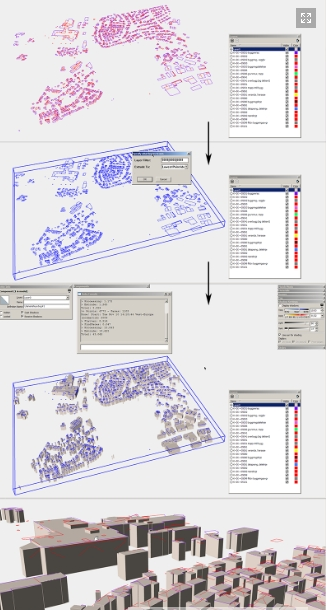

Architect Tools是一款專為Sketchup用戶所打造的建筑工具合集。此插件主要用于組織和導入規劃CAD圖紙，用戶朋友可以使用該插件來生成建筑體塊，展平線圖形并創建平臺地形等內容，操作簡便，易于操作！有需要的朋友可前來本站Architect Tools使用！

插件介紹

合并的實體建筑

合并實體，但將邊緣留在對象的頂部。這將允許您詳細描述將來使用“生成建筑物”功能生成的建筑物屋頂。

填充實心孔

嘗試刪除實體對象中的所有孔。就像墻上的窗洞一樣。

選擇非實體

將當前選擇過濾為僅非實體組或組件。

制作2：1道路輪廓

對于每個選定的邊緣，在邊緣的任一端形成兩個三角形以形成2：1道路輪廓。

移到Z

允許您設置所選邊的Z高度。用于創建道路，您可以在道路上劃分Z高度。

輪廓工具

一種幫助關閉CAD圖形輪廓曲線的工具，并非所有圖形都已正確關閉。

擠壓

一旦在平面上創建了具有面部的地形輪廓，此功能將嘗試將面部拉伸到頂部以引導3D輪廓。

項目工具

一種允許用戶在不打開組的情況下選擇組/組件邊緣的工具，它將向下投射到其下方的第一側。用于將屋頂邊緣向下投影到底層建筑體積，以便稍后進行詳細設計。

磁鐵工具

選擇將投射的邊緣，直到它接觸到其他幾何體。設計用于拉動屋頂特征線以引導3D邊緣。

轉移到飛機上

編寫工具以幫助調整表面，使其位于拾取平面上。

平面選擇

將選擇（遞歸地）展平為Z級別0

插件安裝

以下版本的SketchUp 2016包含（2016版）插件安裝方法如下：

這個插件是一個RBZ類型的插件。打開SketchUp軟件 - 菜單欄“窗口” - 系統設置 - 擴展名 - 選擇此插件安裝。

SketchUp 2017插件的安裝方法如下：

這個插件是一個RBZ類型的插件。打開SketchUp軟件 - 菜單欄“窗口” - 擴展管理器 - 安裝擴展（界面的左下角） - 選擇此插件進行安裝。由于插件沒有插件圖標，因此安裝完成后將不會顯示插件圖標。請?jiān)诓藛螜谥姓业健皵U(kuò)展程序”以查看插件“Architect Tools插件”。
