圖像輪廓提取可以提取出圖像（卡通圖片效果比較好）里的輪廓線（相當于素描），并轉換為矢量圖dxf（CAD文件），然后可通過數控雕刻機等進行雕刻。
系統要求：
1.Windows
2.MFC動態庫
兩個文件MFC71.dll,msvcr71.dll(將MFC71.dll,msvcr71.dll放入系統文件夾或與本程序放在一起即可)
如果提示缺少以上兩個dll文件可以點擊下面的連接下載：MFC71.dllmsvcr71.dll

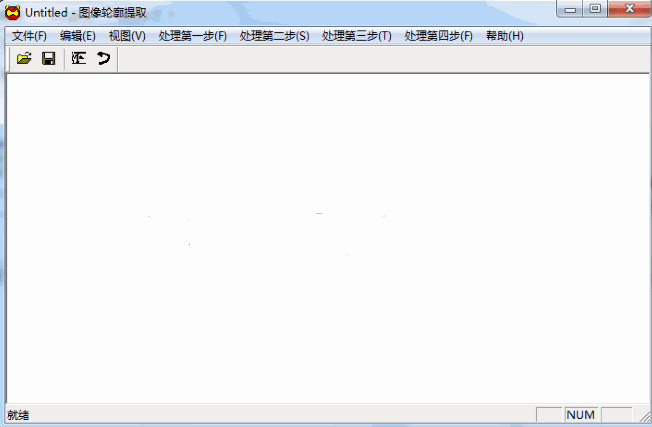

使用說明：
菜單
處理第一步 主要是使圖像銳化，使圖像中的邊緣明顯，可用方法在子菜單
初步處理1 使用Sobel邊緣檢測算子
初步處理2 使用Roberts邊緣檢測算子
初步處理3 Prewitt邊緣檢測算子
初步處理4 Krisch邊緣檢測
初步處理5 高斯－拉普拉斯算子
初步處理6 雙向進行微分運算

處理第二步 主要是使圖像黑白化，因?yàn)楹竺鎸⒒趫D像是黑白兩種顏色處理，可用方法在子菜單
圖像黑白化1 將圖像某像素值與某固定值比較，比較結果分為兩種，分別為黑和白
參數調整1 可以調整上面菜單的用于比較的固定值
圖像黑白化2 某像素值與周圍像素的不同度與某固定值比較，比較結果分為兩種，分別為黑和白
參數調整2 可以調整上面菜單的用于比較的固定值

處理第三步 主要是將圖像處理成單個像素的線條，可用方法在子菜單
細化圖像 將一粗線條細化為一單個像素的細線條

處理第四步 主要是將圖像處理成矢量圖像
矢量化1 將圖像矢量化，注意，如果圖中線條很多，將會十分耗時
輸出CAD格式文件(.dxf) 輸出CAD格式文件，可以用CAD軟件打開修改，修改完后可以用數控雕刻機雕刻了

一般的卡通圖最好處理，其他的處理效果不好
這里提供了很多處理方法，可以不停的試，
工具欄上還原按鈕可以還原到未修改狀態，另一個按鈕可以撤銷一次圖像操作，不能撤銷兩次
