Circuit Diagram是一款電路圖繪制工具功能強大能自動保存連接上的鑄件視覺上放置組件與光標的設計圖導出圖像的格式有SVG和PNG兩種。電路圖繪制工具Circuit Diagram是一個實用電子電路圖表工具軟件，Circuit Diagram可以將繪制的電路圖輸出成圖片格式。你不再需要使用圖像編輯程序來粘貼組件連接在一起。Circuit Diagram包括多個改進電路編輯工具箱突出顯示和更改鍵盤快捷鍵，它還增加了對輸入和輸出的打印，調整文件，并使用插件的支持。已添加新的組件電壓表，電流表，以及4位計數器。如果您有需要可以在jz5u下載。

軟件功能

自動保存連接上的鑄件。
易于使用
視覺上放置組件與光標的設計圖。使用屬性編輯器修改它們的值。
導出為圖像
導出您的圖的圖像，無論是SVG或PNG。
插件提供額外的格式。
導出為圖像
包括所有常見的組件
最常用的組件包含符號，由電阻和電容和晶體管邏輯門。
自定義組件
發現更多的組件在其他電路圖用戶構件截面。
創建你自己的那些尚未進行。
共享的電路設計
瀏覽他人設計的電路，并上傳自己的電路部分。
自由和開放源碼
在桌面版授權GPLv2和完全使用；代碼可以發現GitHub。

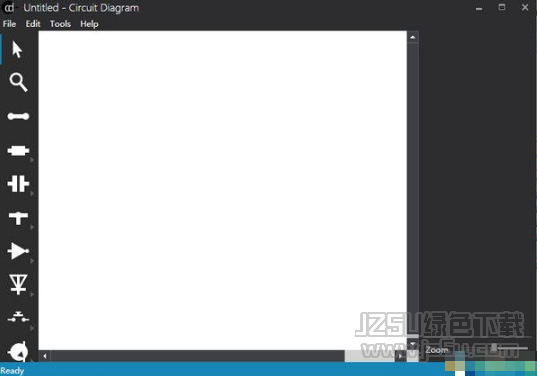

軟件截圖
